跌落式熔断器

跌落式熔断器

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部份组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭
暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍

Product introduction

概述

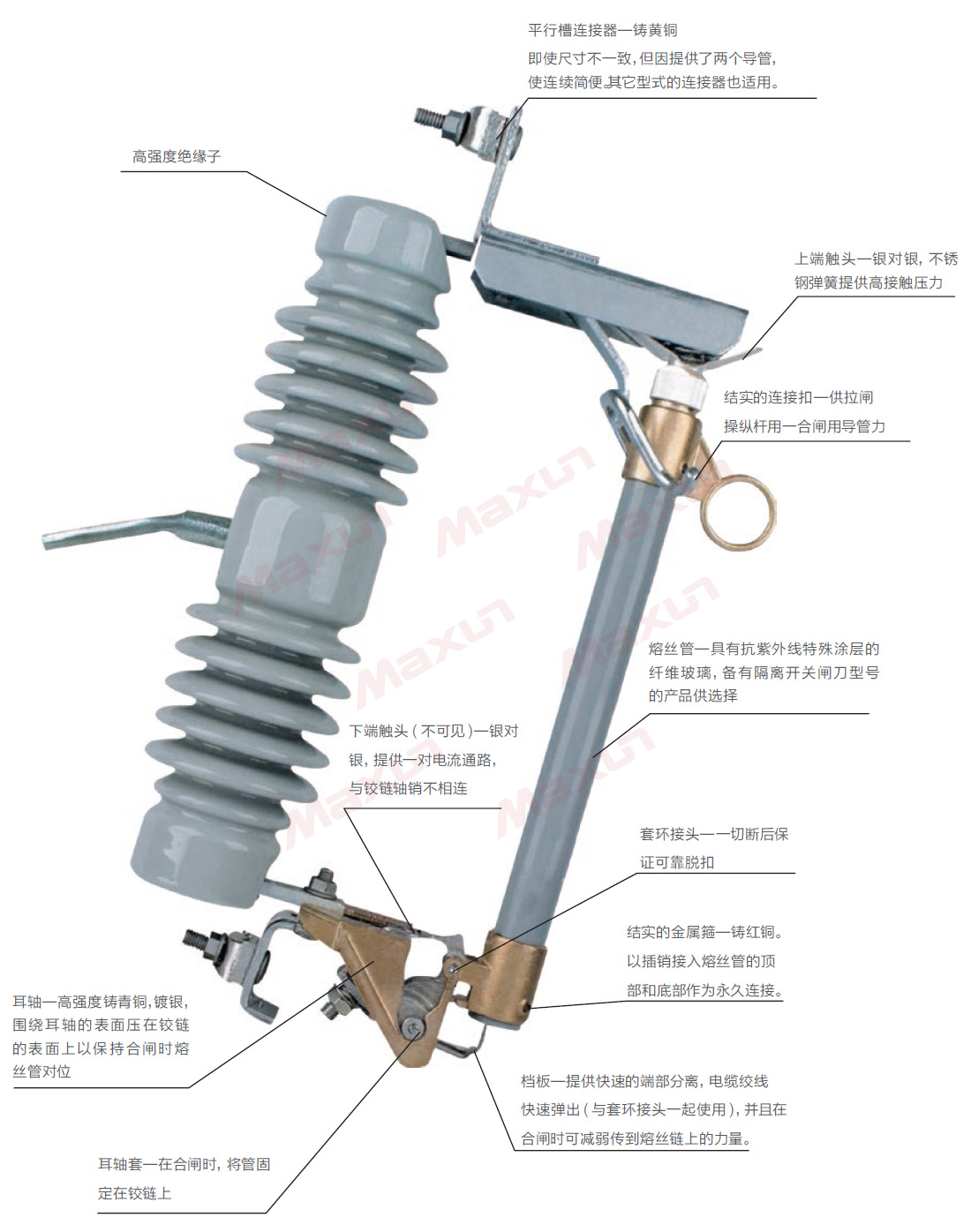

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部份组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭

型号及含义

本产品型号按JB/T8321-1996《交流高压熔断器型号编制方法》的规定进行编制，具体如下


使用环境条件

◆ 环境温度：不高于+40℃ , 不低于-30℃；
◆ 海拔高度：不超过1000m;(1000m 以上可按GB311.1-1997 进行修正)；
◆ 电源频率：50±2Hz；
◆ 地震烈度：7 度及以下；
◆ 最大风速：35m/s。

用途及执行标准

本产品使用于10~35kV 配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。
本产品型号按JB/T8321-1996《交流高压熔断器型号编制方法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。
对该标准中未明确定义的重要参数及配置方式，按JB/DQ2139-1986《10~35kV 户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。


选型表

Instructions for ordering

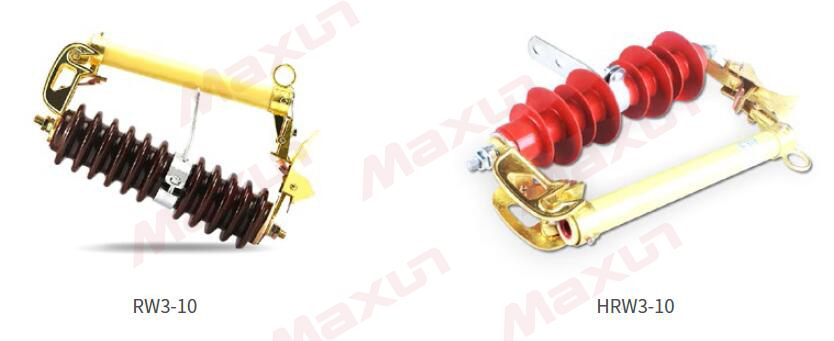

跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg

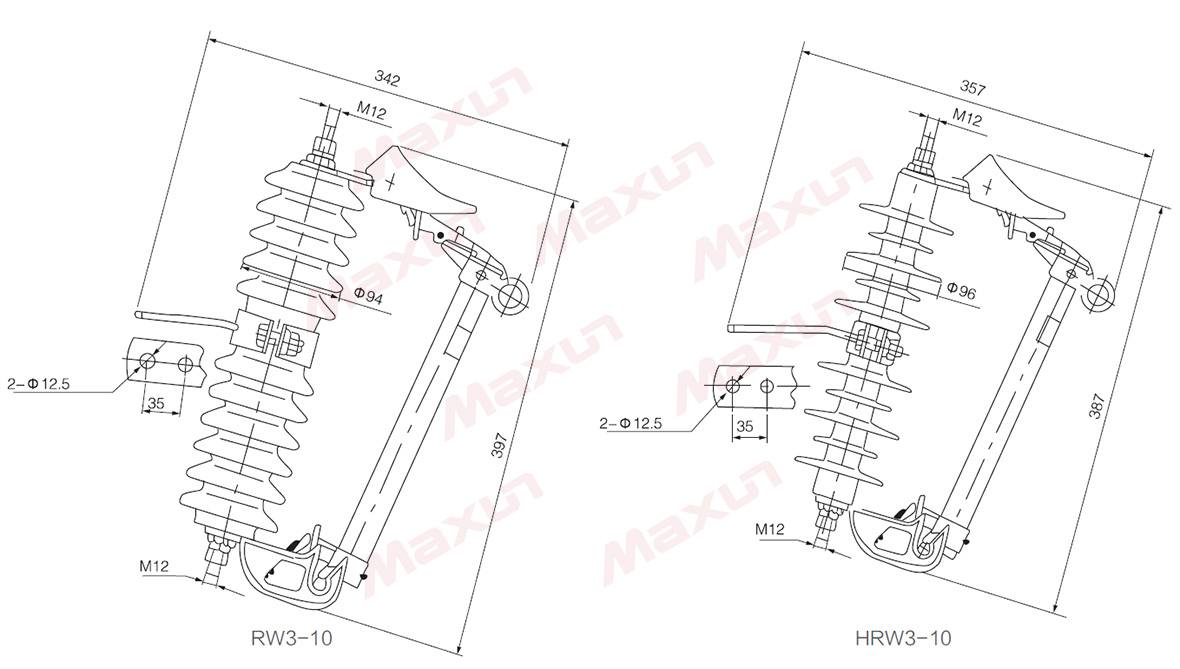

RW3-10/100 10 11.5 100 6.3 42 30 75 230 5.4
RW3-10/200 10 11.5 200 8.0 42 30 75 230 5.6
HRW3-10/100 10 11.5 100 6.3 42 30 75 360 2.9
HRW3-10/200 10 11.5 200 8.0 42 30 75 360 3.1

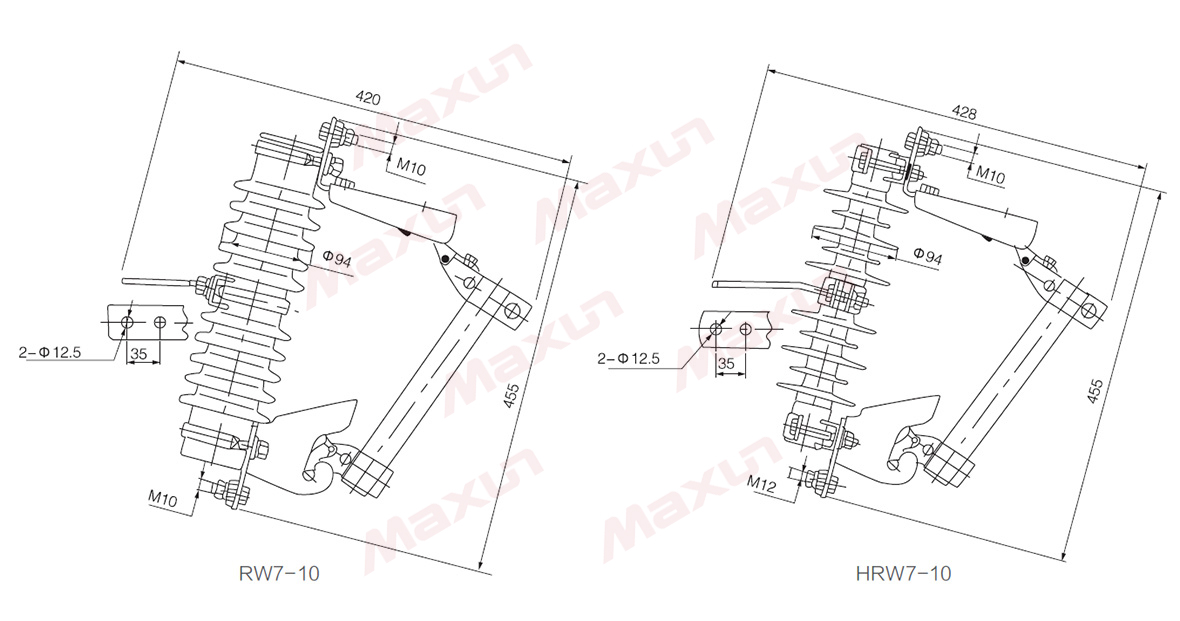

外形及安装尺寸（mm）



跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg

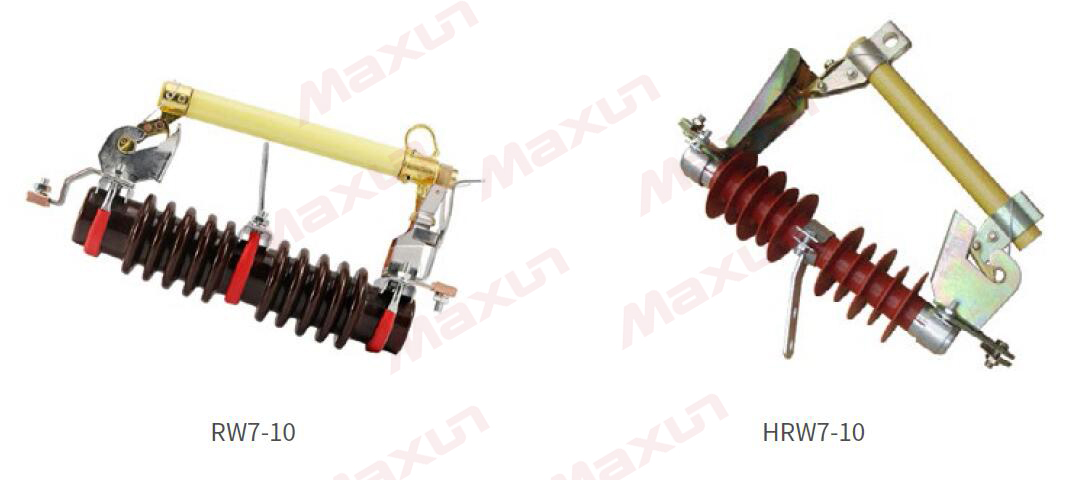

RW7-10/100 10 11.5 100 6.3 42 30 75 260 5.5
RW7-10/200 10 11.5 200 8.0 42 30 75 260 5.7
HRW7-10/100 10 11.5 100 6.3 42 30 75 340 4.2
HRW7-10/200 10 11.5 200 8.0 42 30 75 340 4.4

外形及安装尺寸（mm）

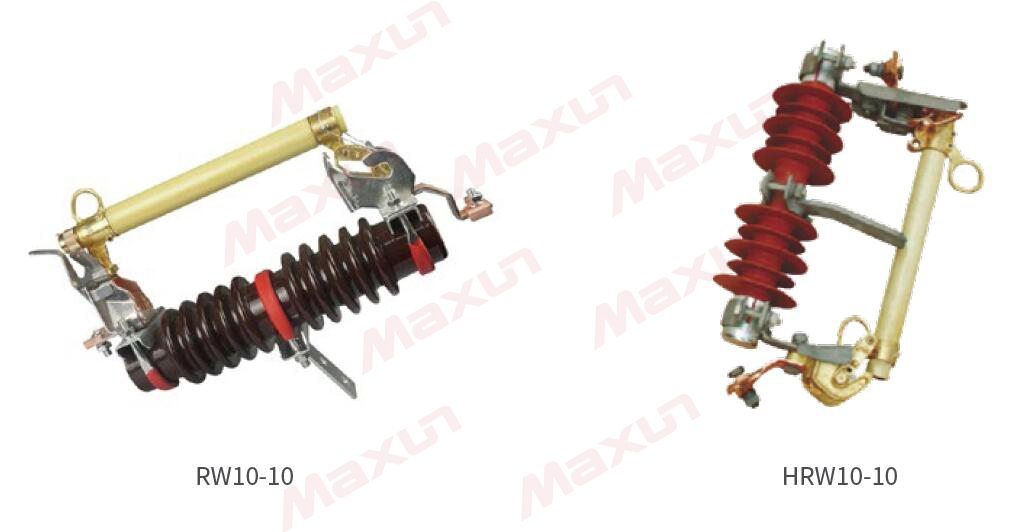

跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg

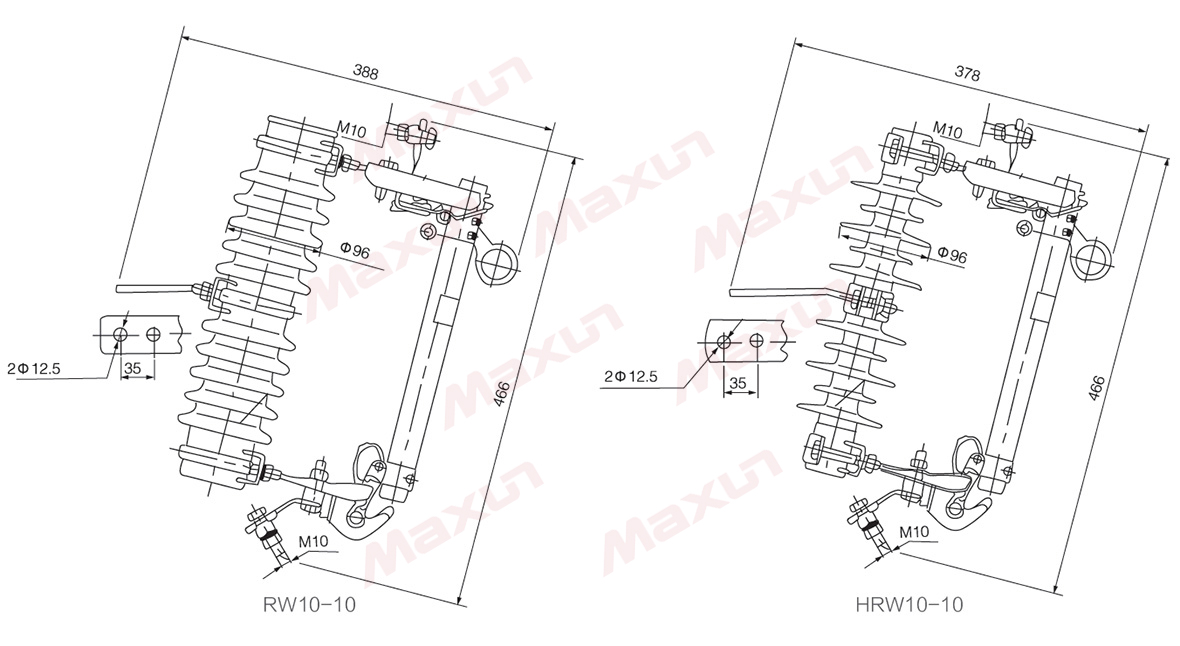

RW10-10/100 10 11.5 100 6.3 42 30 75 260 5.6
RW10-10/200 10 11.5 200 8.0 42 30 75 260 5.8
HRW10-10/100 10 11.5 100 6.3 42 30 75 340 3.7
HRW10-10/200 10 11.5 200 8.0 42 30 75 340 3.9

外形及安装尺寸（mm）

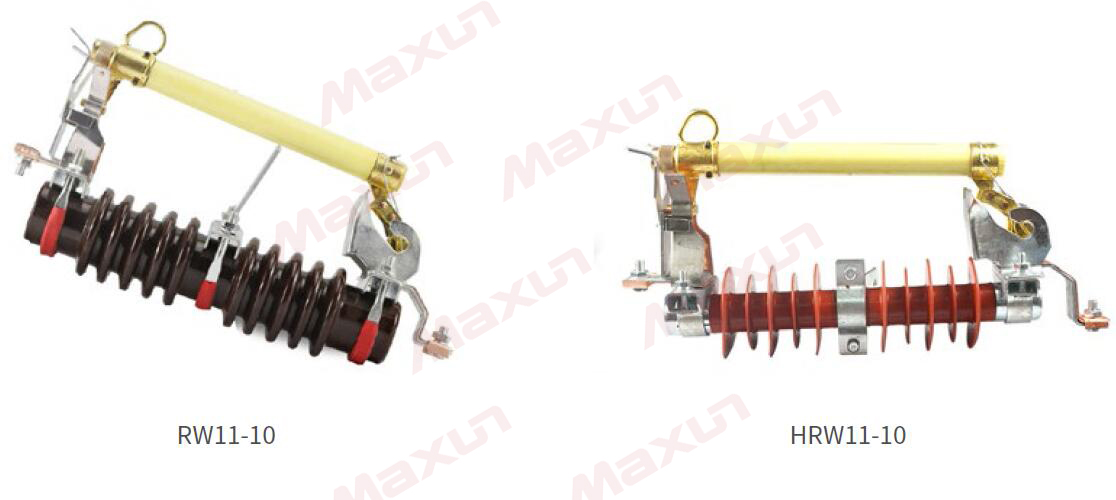

跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg
RW11-10/100 10 11.5 100 6.3 42 30 75 260 6.0
RW11-10/200 10 11.5 200 8.0 42 30 75 260 6.2
HRW11-10/100 10 11.5 100 6.3 42 30 75 340 3.9
HRW11-10/200 10 11.5 200 8.0 42 30 75 340 4.1

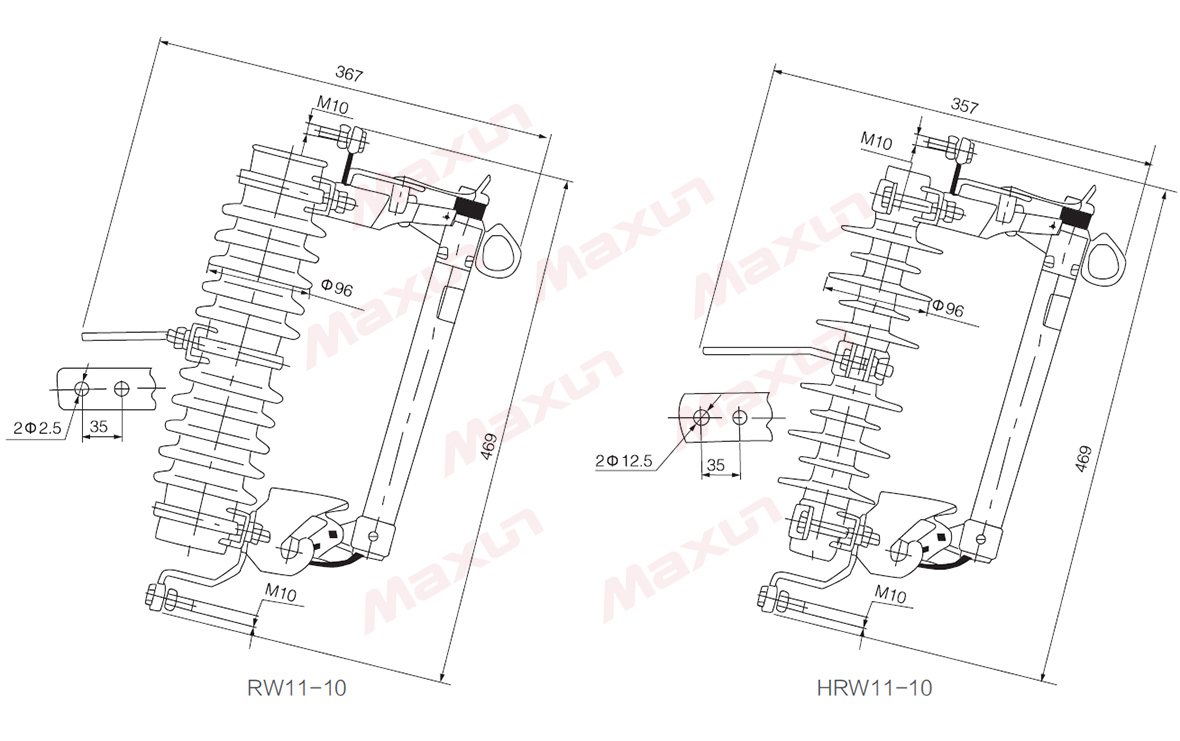

外形及安装尺寸（mm）

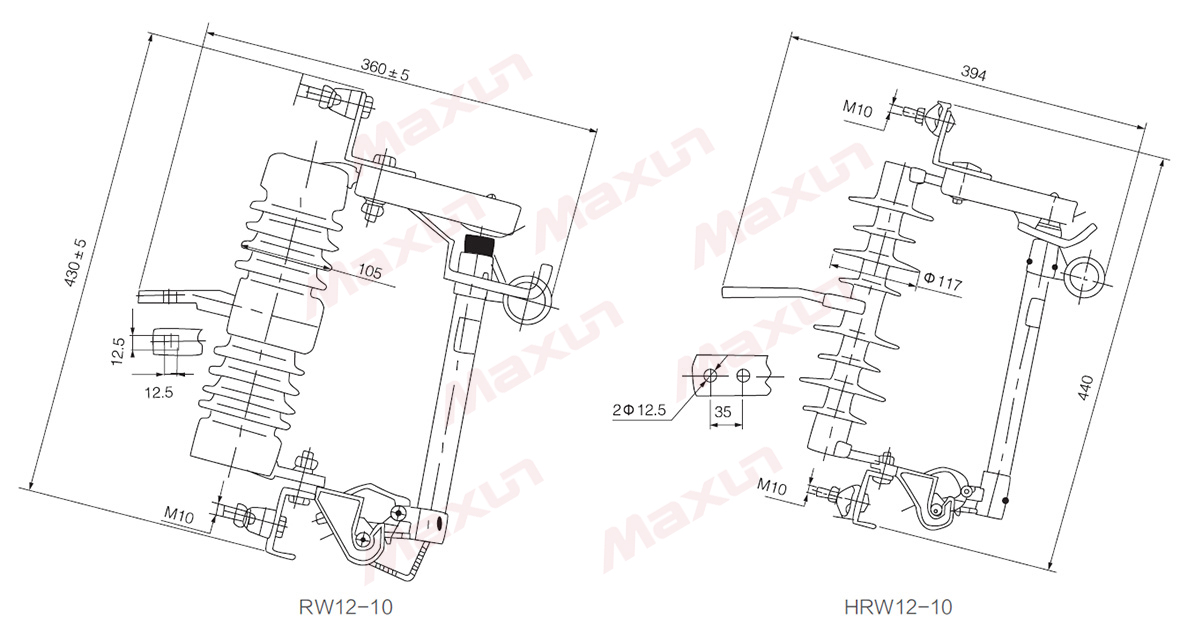

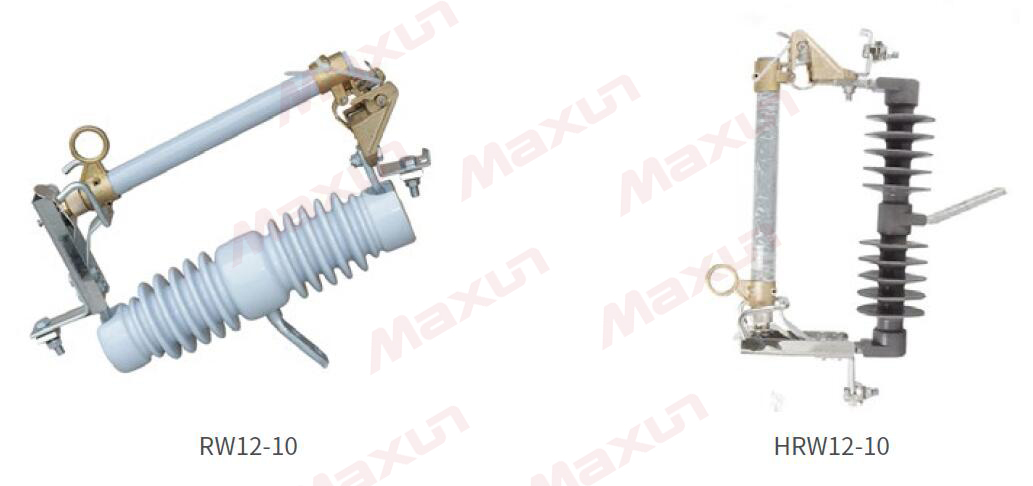

跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg
RW12-10/100 10 11.5 100 6.3 42 30 75 300 6.2
RW12-10/200 10 11.5 200 8.0 42 30 75 300 6.4
HRW12-10/100 10 11.5 100 6.3 42 30 75 380 3.7
HRW12-10/200 10 11.5 200 8.0 42 30 75 380 3.9

外形及安装尺寸（mm）

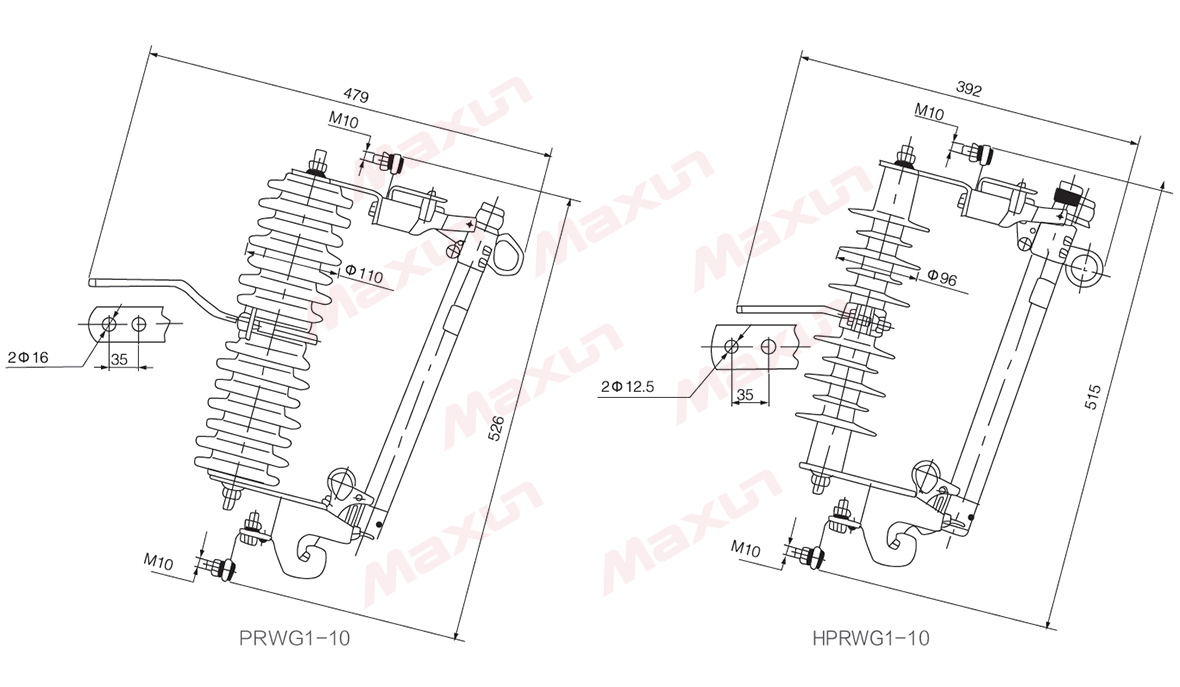

跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg

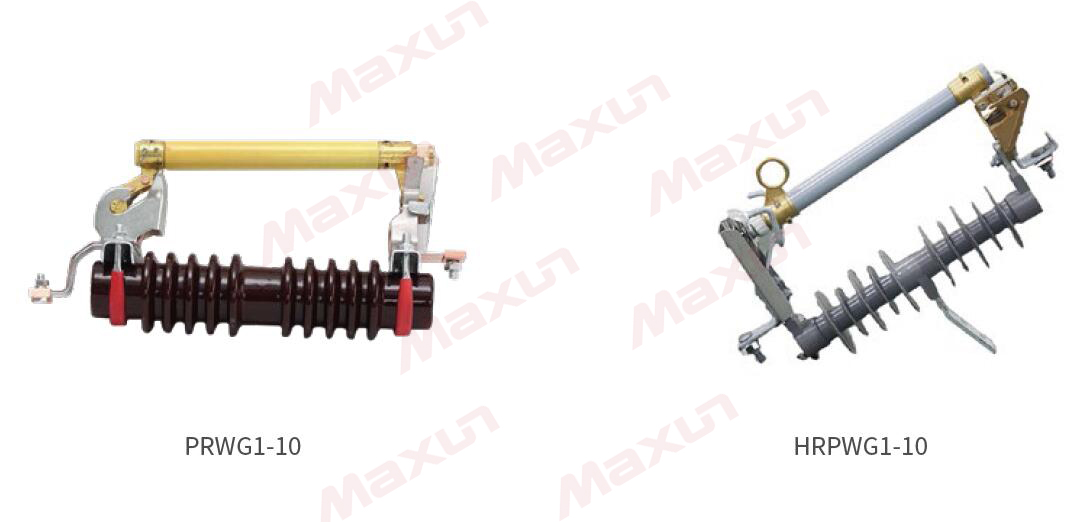

PRWG1-10/100 10 11.5 100 6.3 50 35 85 315 8.6
PRWG1-10/200 10 11.5 200 8.0 50 35 85 315 8.8
HPRWG1-10/100 10 11.5 100 6.3 50 35 85 380 4.4
HPRWG1-10/200 10 11.5 200 8.0 50 35 85 380 4.6

外形及安装尺寸（mm）



跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg
PRWG1-10/100 10 11.5 100 6.3 50 35 85 315 8.6
PRWG1-10/200 10 11.5 200 8.0 50 35 85 315 8.8
HPRWG1-10/100 10 11.5 100 6.3 50 35 85 380 4.4
HPRWG1-10/200 10 11.5 200 8.0 50 35 85 380 4.6

外形及安装尺寸（mm）

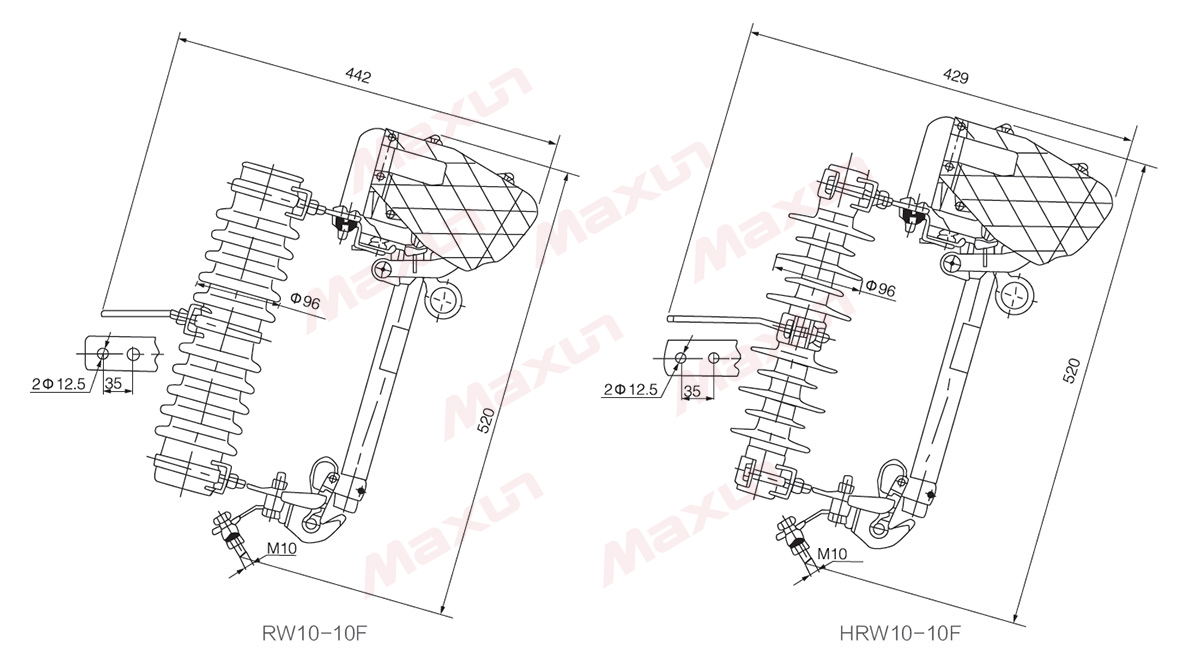

跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 分、合负荷电流A 爬电距离mm 参考重量kg

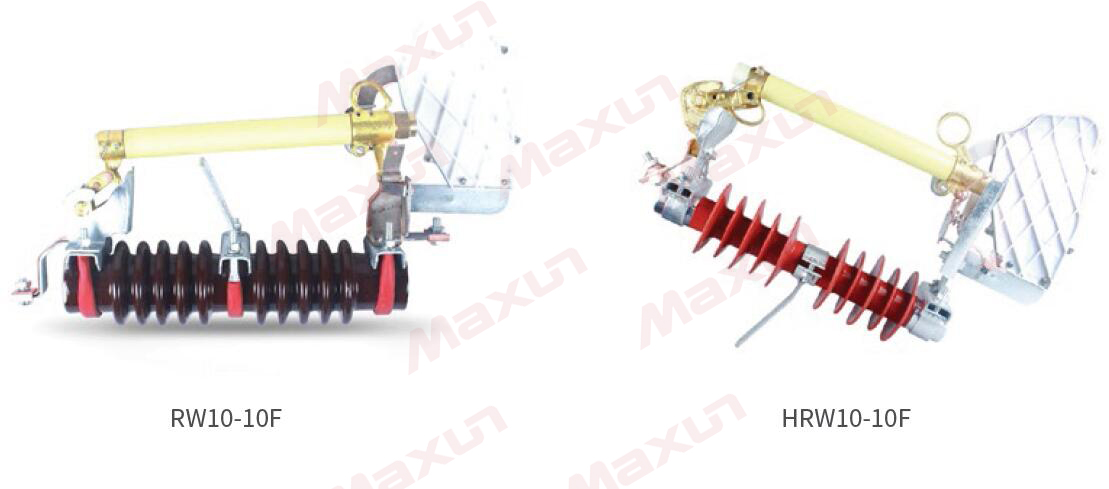

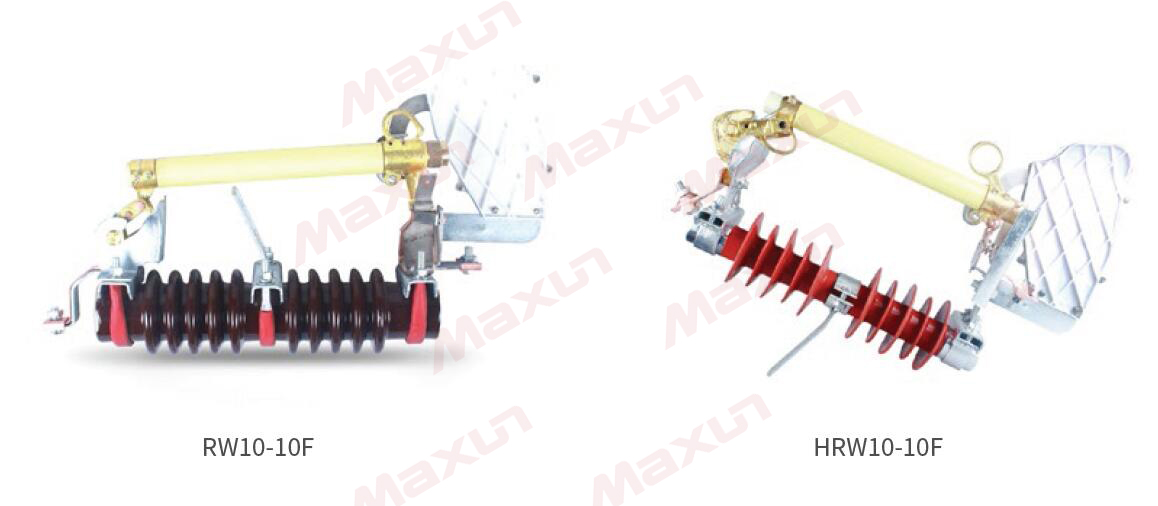

RW10-10F/100 10 11.5 100 6.3 42 30 75 100 260 6.3
RW10-10F/200 10 11.5 200 8.0 42 30 75 200 260 6.5
HRW10-10F/100 10 11.5 100 6.3 42 30 75 100 340 4.0
HRW10-10F/200 10 11.5 200 8.0 42 30 75 200 340 4.2

外形及安装尺寸（mm）



跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 分、合负荷电流A 爬电距离mm 参考重量kg

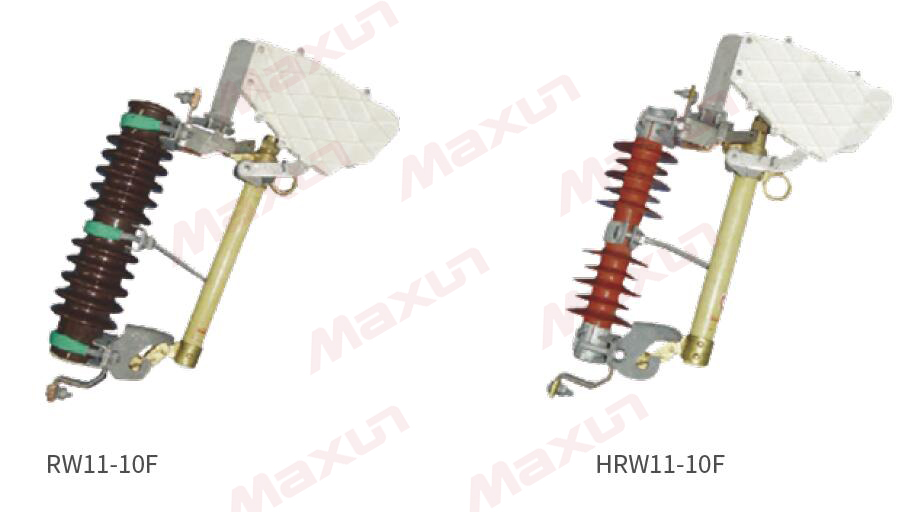

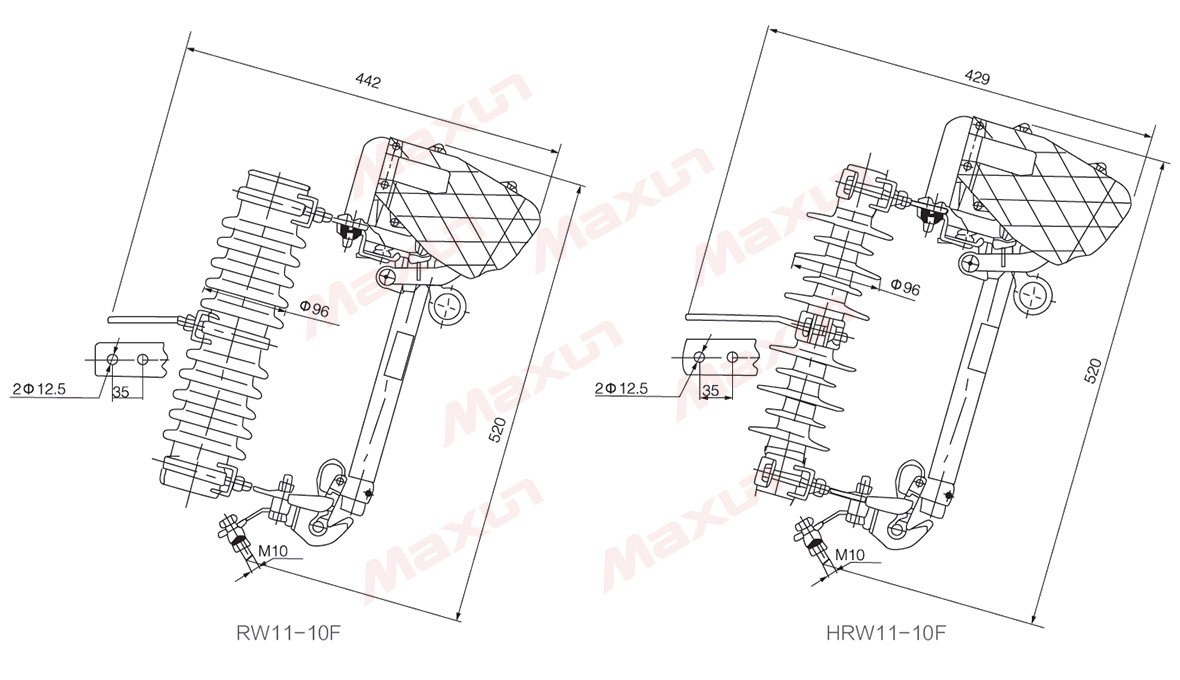

RW11-10F/100 10 11.5 100 6.3 42 30 75 100 260 7.3
RW11-10F/200 10 11.5 200 8.0 42 30 75 200 260 7.5
HRW11-10F/100 10 11.5 100 6.3 42 30 75 100 340 4.5
HRW11-10F/200 10 11.5 200 8.0 42 30 75 200 340 4.7

外形及安装尺寸（mm）


跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

 产品型号   额定电压KV   最高额定电压KV   额定电流(A)   额定开断电流KA   工频1min干耐受电压Kvr.m.s   工频1min湿耐受电压Kvr.m.s   雷电冲击耐受电压KVp   分、合负荷电流A   爬电距离mm   参考重量kg

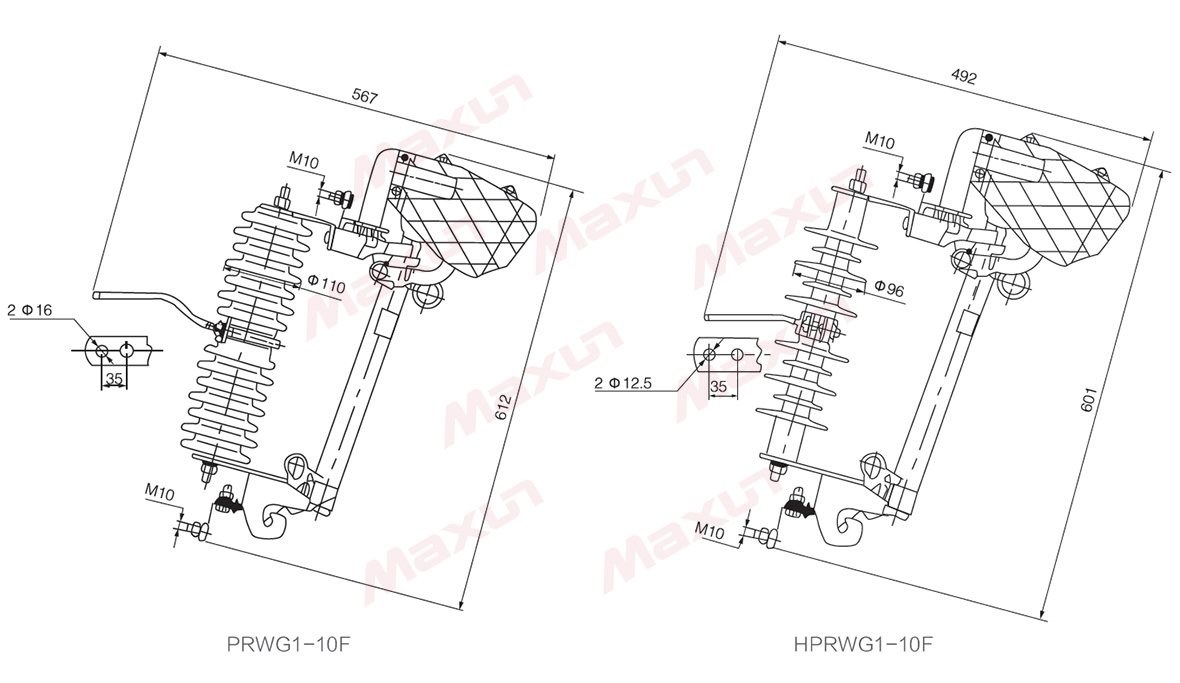

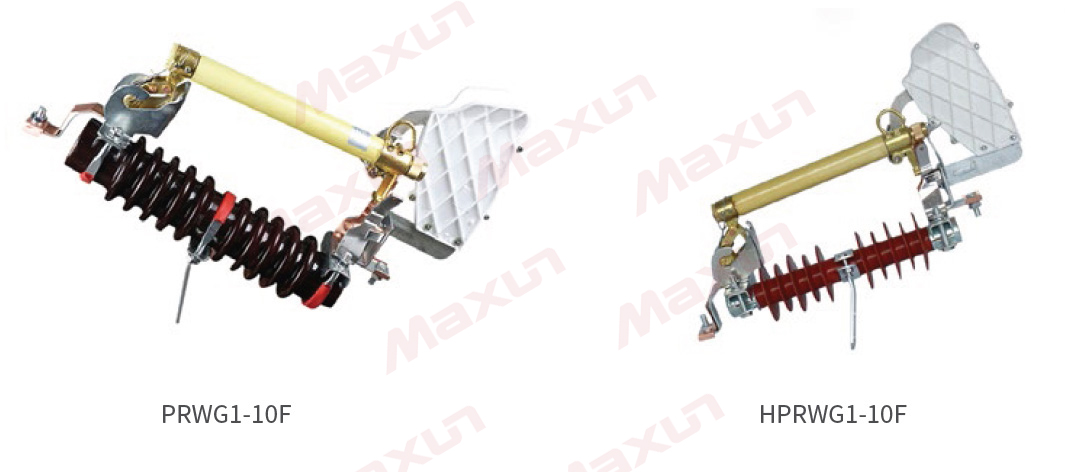

 PRWG1-10F/100   10   11.5   100   6.3   50   35   85   100   315   8.8
 PRWG1-10F/200   10   11.5   200   8.0   50   35   85   200   315   9.1
 HPRWG1-10F/100   10   11.5   100   6.3   50   35   85   100   380   4.7
 HPRWG1-10F/200   10   11.5   200   8.0   50   35   85   200   380   5.0

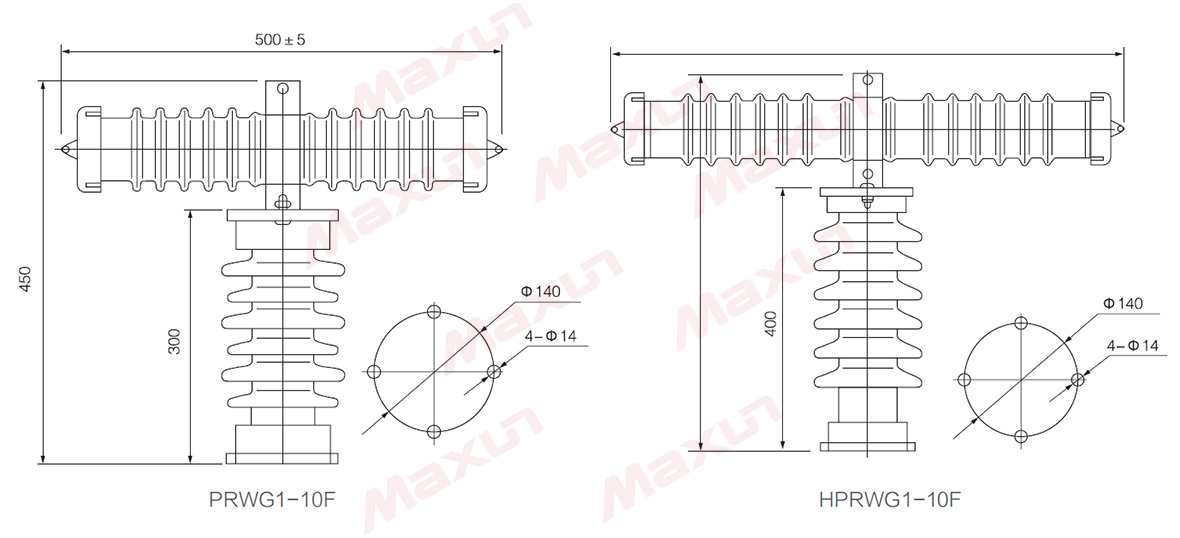

外形及安装尺寸（mm）



跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

 产品型号   额定电压KV   最高额定电压KV   额定电流(A)   额定开断电流KA   工频1min干耐受电压Kvr.m.s   工频1min湿耐受电压Kvr.m.s   雷电冲击耐受电压KVp   爬电距离mm   参考重量kg

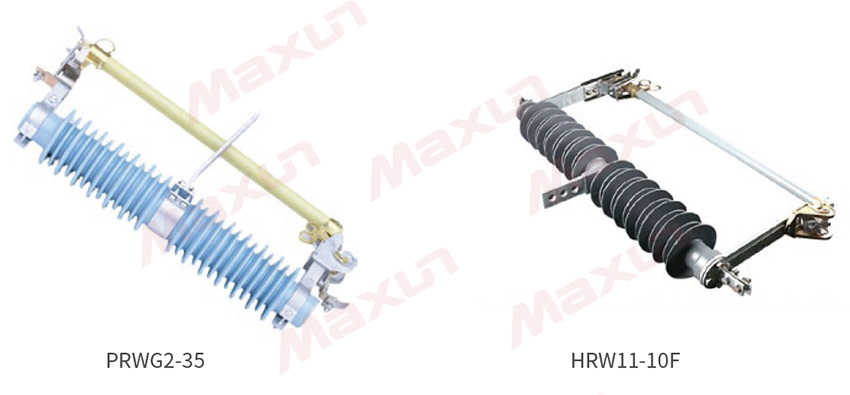

 PRWG2-35/100   35   40.5   100   5.0   95   86   185   935   18.5
 PRWG2-35/200   35   40.5   200   8.0   95   86   185   935   19.0
 HPRWG2-35/100   35   40.5   100   5.0   95   86   185   1200   8.2
 HPRWG2-35/200   35   40.5   200   8.0   95   86  185  1200   8.7

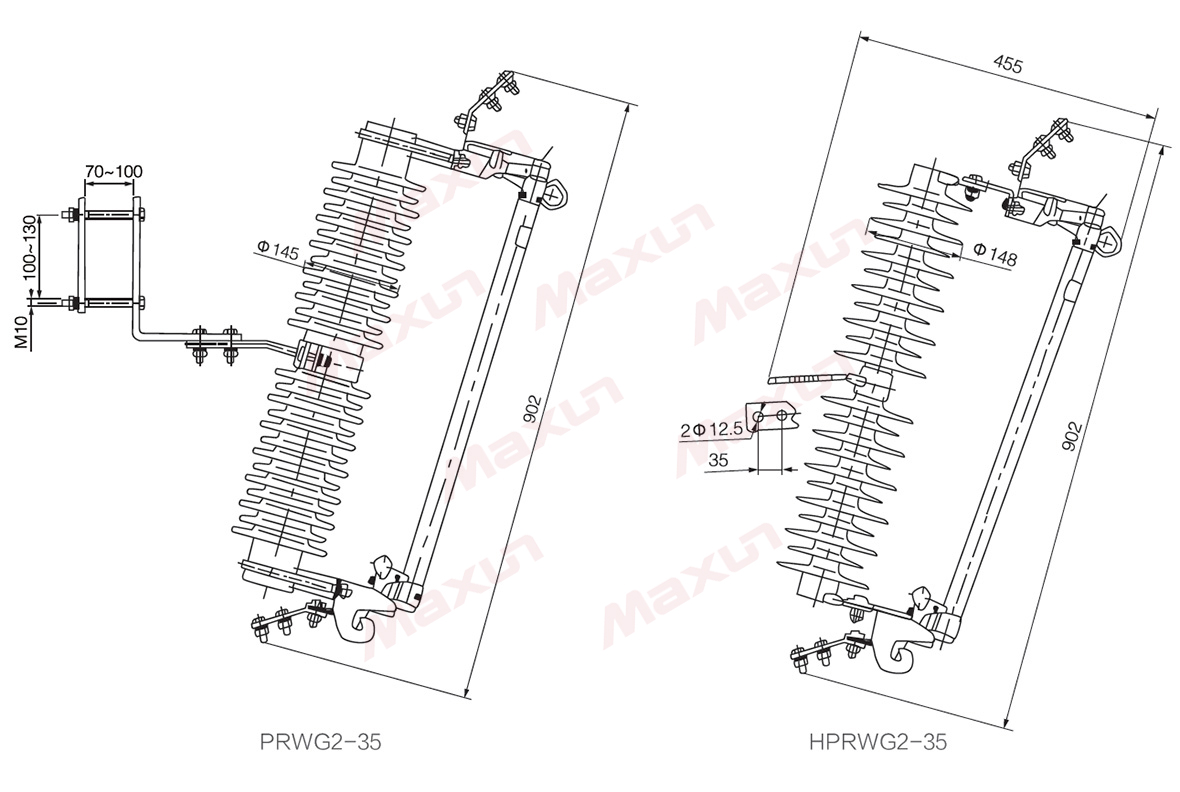

外形及安装尺寸（mm）



跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg

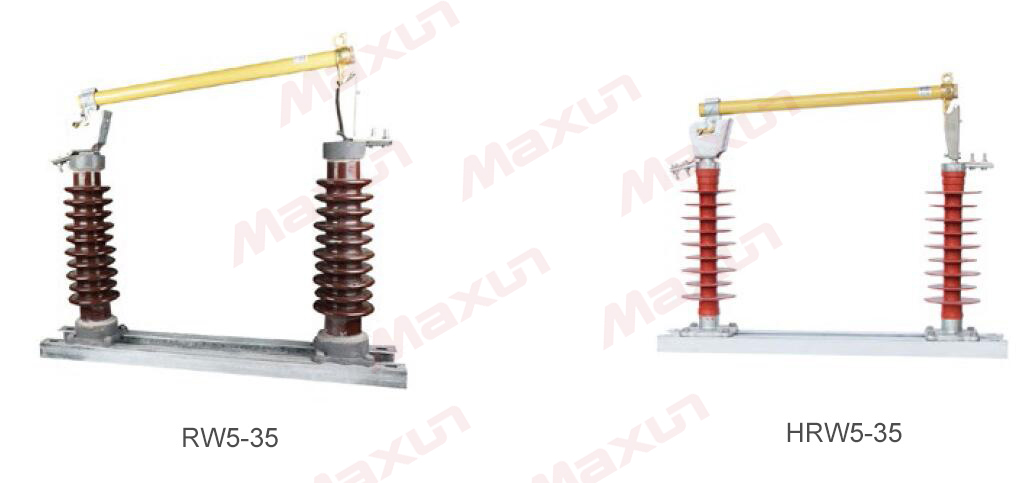

RW5-35/100 35 40.5 100 5.0 95 86 185 746 20
RW5-35/200 35 40.5 200 8.0 95 86 185 746 21
HRW5-35/100 35 40.5 100 5.0 95 86 185 1080 13.5
HRW5-35/200 35 40.5 200 8.0 95 86 185 1080 14.0

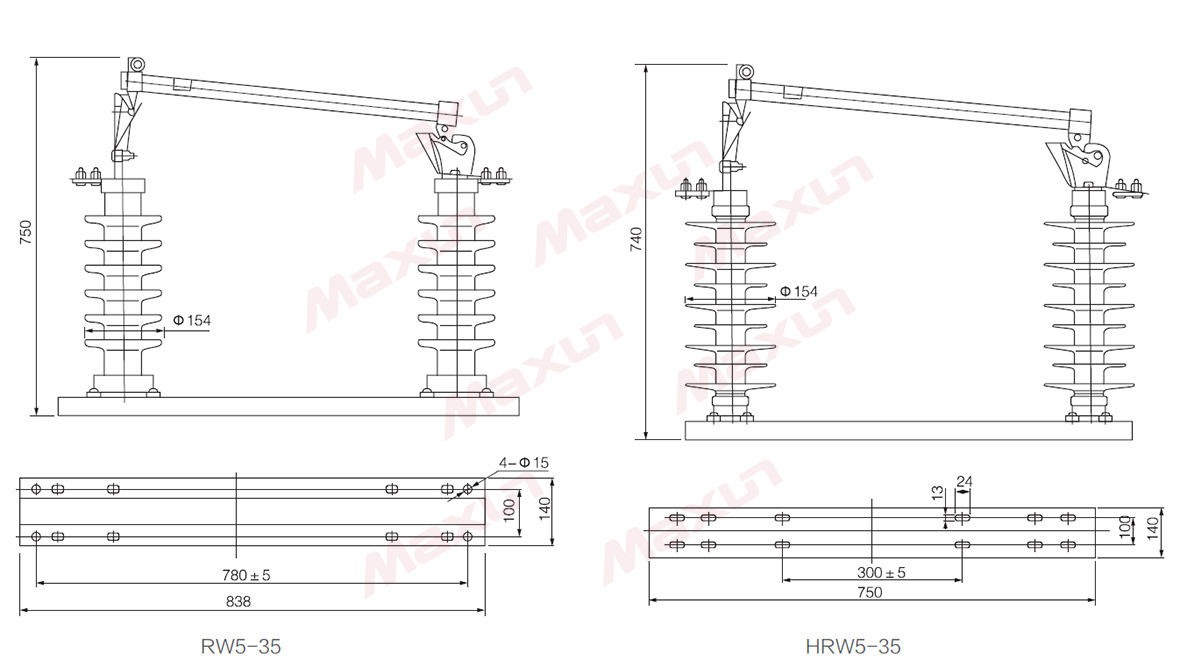

外形及安装尺寸（mm）

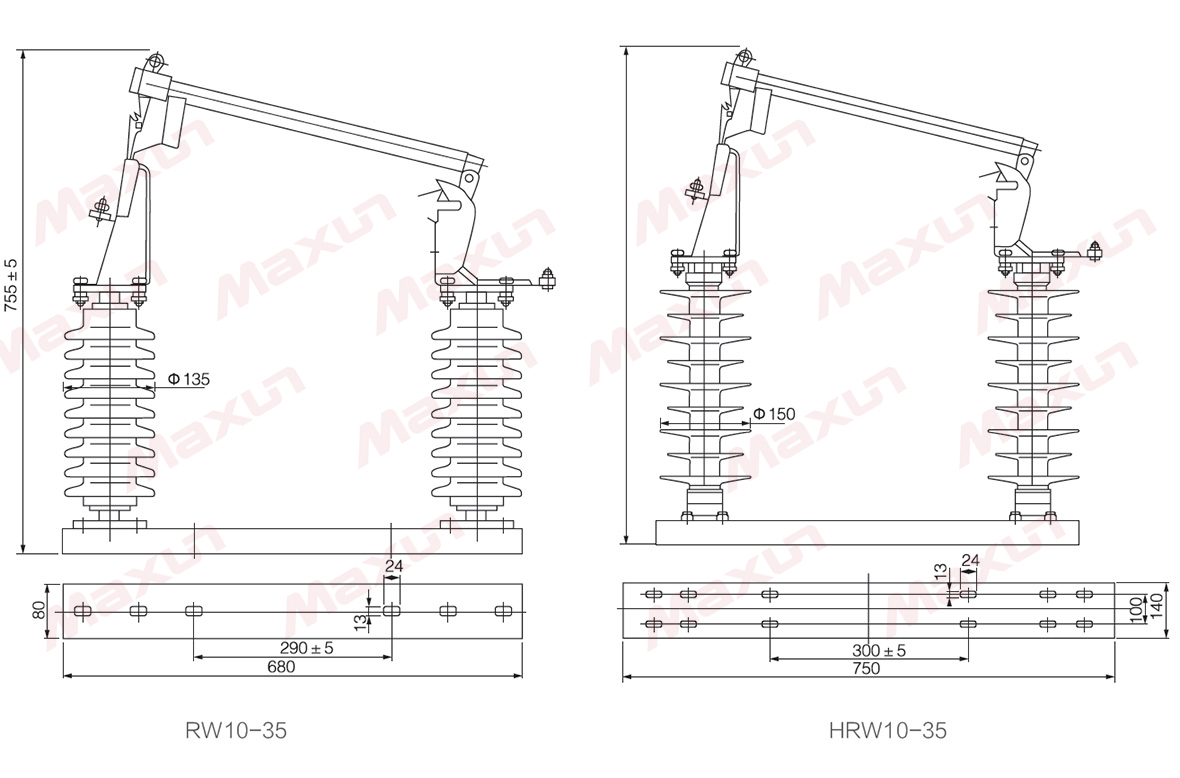

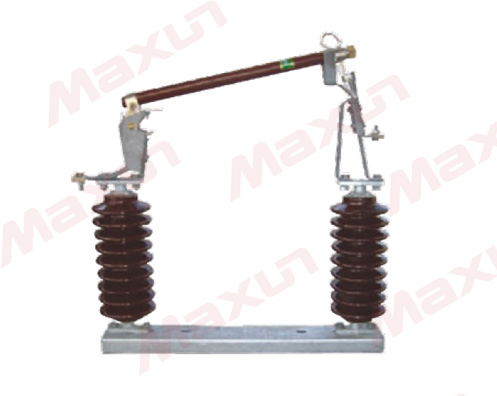

跌落式熔断器典型产品及主要技术参数( 执行标准：GB 15166.3-1994)

产品型号 额定电压
KV 		最高额定电压
KV 		额定电流
(A) 		额定开断电流
KA 		工频1min干耐受电压
Kvr.m.s 		工频1min湿耐受电压
Kvr.m.s 		雷电冲击耐受电压
KVp 		爬电距离mm 参考重量kg
RW10-35/100 35 40.5 100 5.0 95 86 185 800 21.0
RW10-35/200 35 40.5 200 8.0 95 86 185 800 22.0
HRW10-35/100 35 40.5 100 5.0 95 86 185 1080 14.5
HRW10-35/200 35 40.5 200 8.0 95 86 185 1080 15.0

外形及安装尺寸（mm）

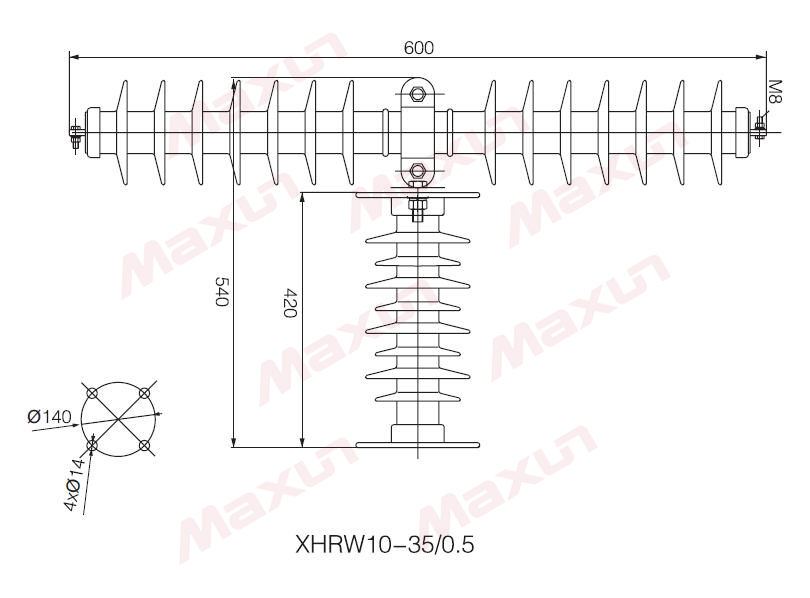

X(H)RW10 型产品及主要技术参数

产品型号 额定电压KV 最高额定电压KV 额定电流(A) 额定开断电流KA 工频1min干耐受电压Kvr.m.s 工频1min湿耐受电压Kvr.m.s 雷电冲击耐受电压KVp 爬电距离mm 参考重量kg
XRW10-35/100 35 40.5 100 5.0 95 86 185 800 21.0
XRW10-35/200 35 40.5 200 8.0 95 86 185 800 22.0
XHRW10-35/100 35 40.5 100 5.0 95 86 185 1080 14.5
XHRW10-35/200 35 40.5 200 8.0 95 86 185 1080 15.0

外形及安装尺寸（mm）

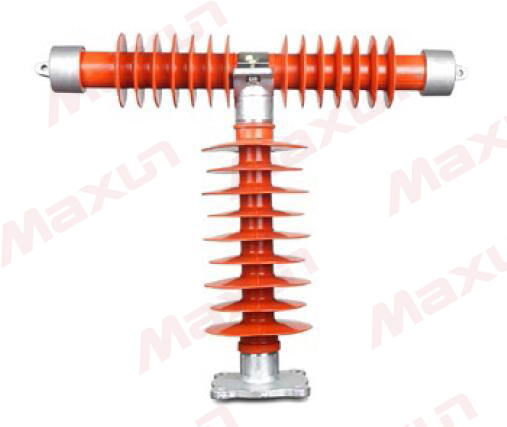

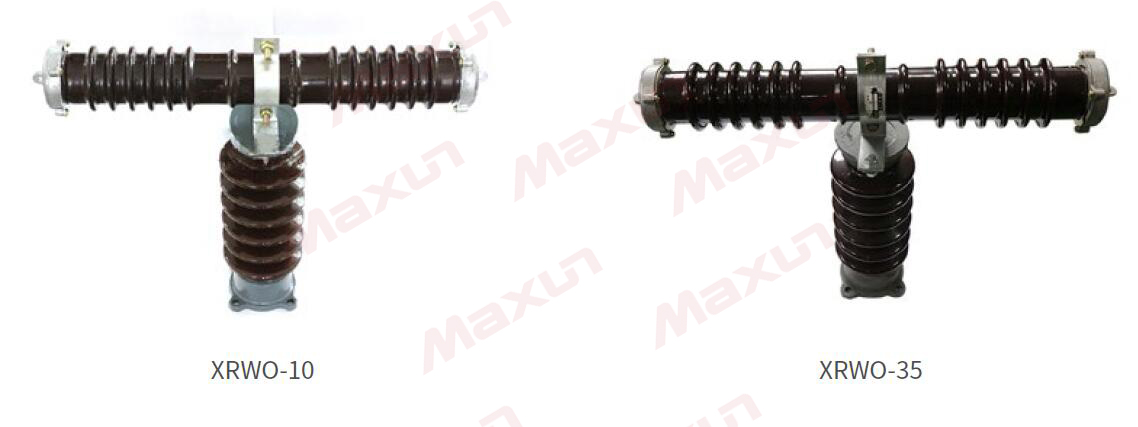

限流式熔断器典型产品及主要技术参数( 执行标准：GB15166.2-1994)

 产品型号   额定电压KV   最高额定电压KV   额定电流(A)   额定开断电流KA   工频1min干耐受电压Kvr.m.s   工频1min湿耐受电压Kvr.m.s   雷电冲击耐受电压KVp   过电压倍数不超过   爬电距离mm   参考重量kg
 XRWO-10   10   11.5   0.2   0.5   50   42   30   75   2.5倍工作电压   965   12.0
 RW10-10   10   11.5   1   2   50   42   30   75   965   12.0
 XRWO-35   35   40.5   3.15   5   31.5   95   86   185   1155   16.0
 RW10-35   35   40.5   7.5   10   31.5   95   86   185   1155   16.0

外形及安装尺寸（mm）



所带避雷器的技术参数（执行标准J B/T8952-2005）

产品型号 避雷器额定工作电压
Kvr.m.s 		持续运行电压
Kv r.m.s 		陡坡冲击电流残压
KV P ≯ 		雷电冲击电流残压
KV P ≯ 		操作冲击电流残压
KV P ≯ 		直流ImA 参考电压
KV P ≯ 		2ms 方波通流容量 A
HRW3-10B/100 17 13.6 57.5 50.0 42.5 25.5 100
HRW3-10B/200
HPRWG1-10B/100
HPRWG1-10B/200

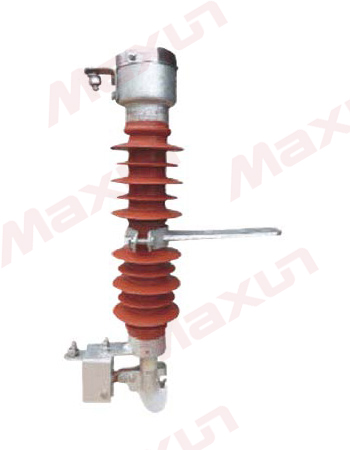

HPRW6 技术参数（执行标准GN15166.3-94）

产品型号 额定电压 KV 最高额定电压 KV 额定电流 (A) 额定开断电流 KA 工频 1min干耐受电压 Kvr.m.s 工频 1min湿耐受电压 Kvr.m.s 雷电冲击耐受电压 KVp 爬电距离 mm 参考重量 kg 图号
HPRW6-10/100 10 11.5 100 6.3 42 30 75 320 5.1 29
HPRW6-10/200 10 11.5 200 8.0 42 30 75 320 5.3 29

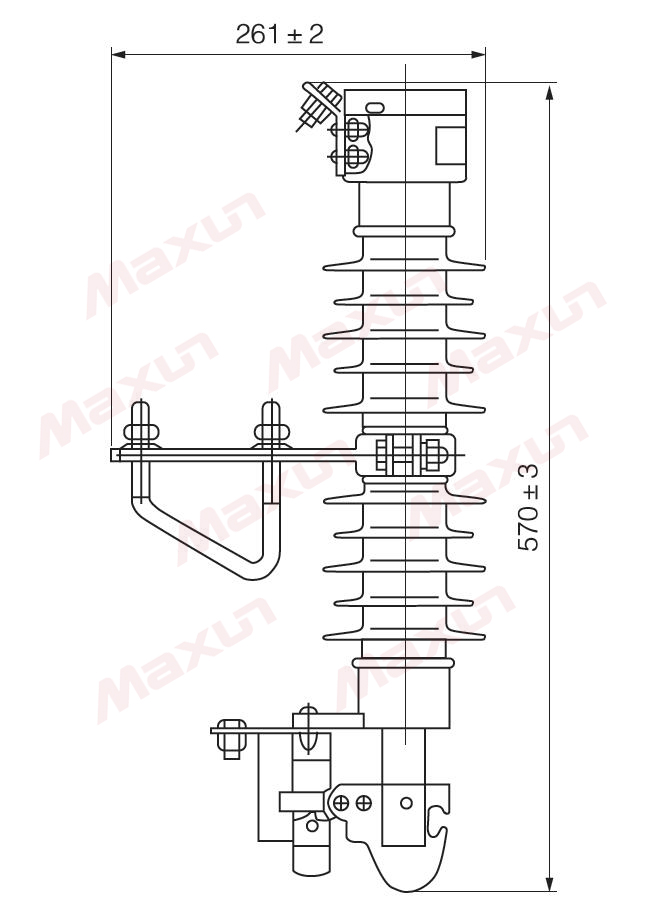

外形及安装尺寸（mm）
