概述

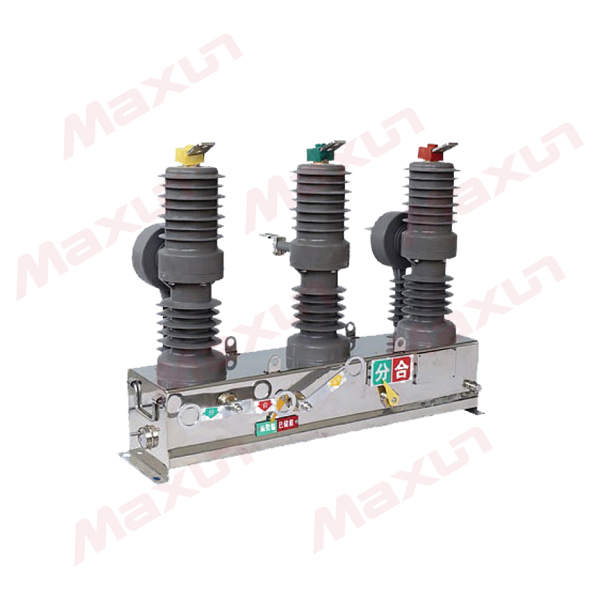

ZW32-12 系列户外柱式高压真空断路器是50Hz、额定电压12kv 的户外高压开关设备，适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
ZW32-12G 系列户外柱式高压真空断路器是三相交流50Hz、额定电压12kv 的户外高压开关设备、适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流，由于加装了隔离刀，可明显断口，增加了安全系数。

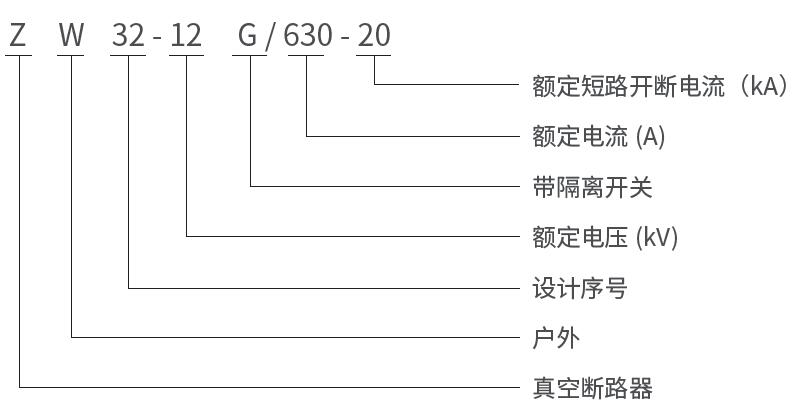

型号及含义

技术参数

型号		ZW32-12(G)/400-12.5	ZW32-12(G)/630-16	ZW32-12(G)/630-20
额定电压（kV）		12
额定电流（A）		400	630	630
额定短路开断电流（kA）		12.5	16	20
额定短路关合电流( 峰值）（kA）		31.5	40	50
额定峰值耐受电流（kA）		31.5	40	50
额定短时耐受电流（kA）		12.5	16	20
额定短路持续时间（S）		4
额定绝缘水平	雷电冲击耐压( 峰值）（kV）	相间、对地75 , 隔离断口85
	1min 工频耐压（kV）	相间、对地42 , 隔离断口48
额定操作顺序		分-0.3s- 合分-180s- 合分( 电动机构）
额定短路电流开断次数（次）		30
机械寿命（次）		10000
额定操作电压( 分合线圈）（V）		DC220、110 , AC220
动静触头允许磨损累计厚度（mm）		3
过电流脱扣器额定电流（A）		5
电流互感器电流比		200/5；400/5；600/5
触头开距（mm）		9±1
触头超程（mm）		2±0.5
平均分闸速度（m/s）		1.2±0.3
平均合闸速度（m/s）		0.6±0.2
分闸时间（ms）		30-60
合闸时间（ms）		20-40
合闸弹跳时间（ms）		<2
三相分合闸同期性（ms<		<2
每相回路直流电阻（μΩ）		80
储能电机	额定电压（V）	-220
	额定功率（W）	200
	储能时间（S）	<8
重量（Kg）		85,125 ( 带 G)

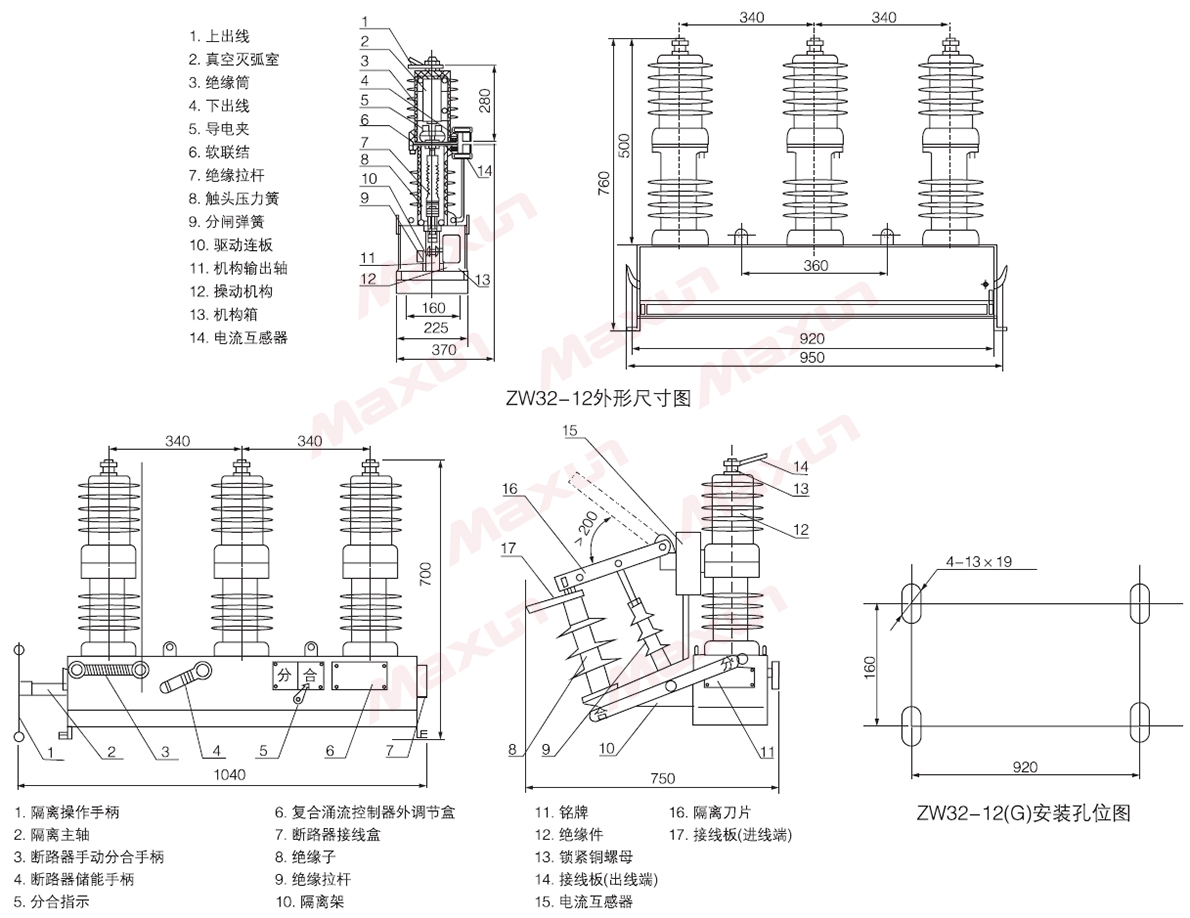

外形及安装尺寸（mm）
