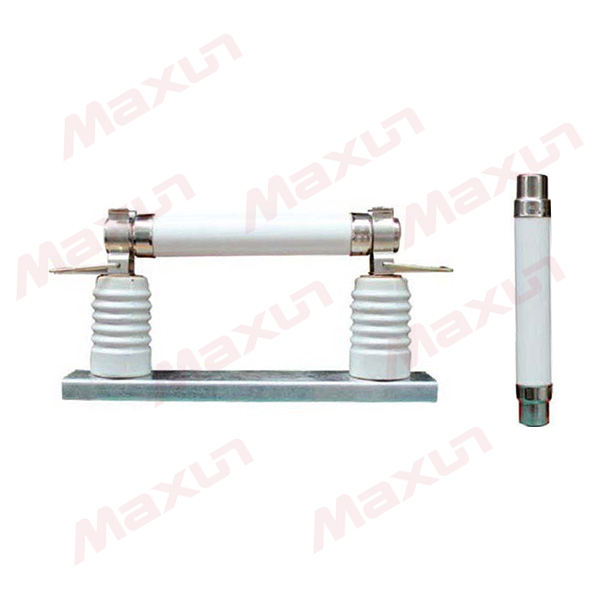

概述

本产品适用于户内交流50Hz，额定电压3.6KV、7.2KV、12KV、24KV、40.5KV 系统，可与其它开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框、环网框、高/ 低压预装式变电站必备的配套产品。

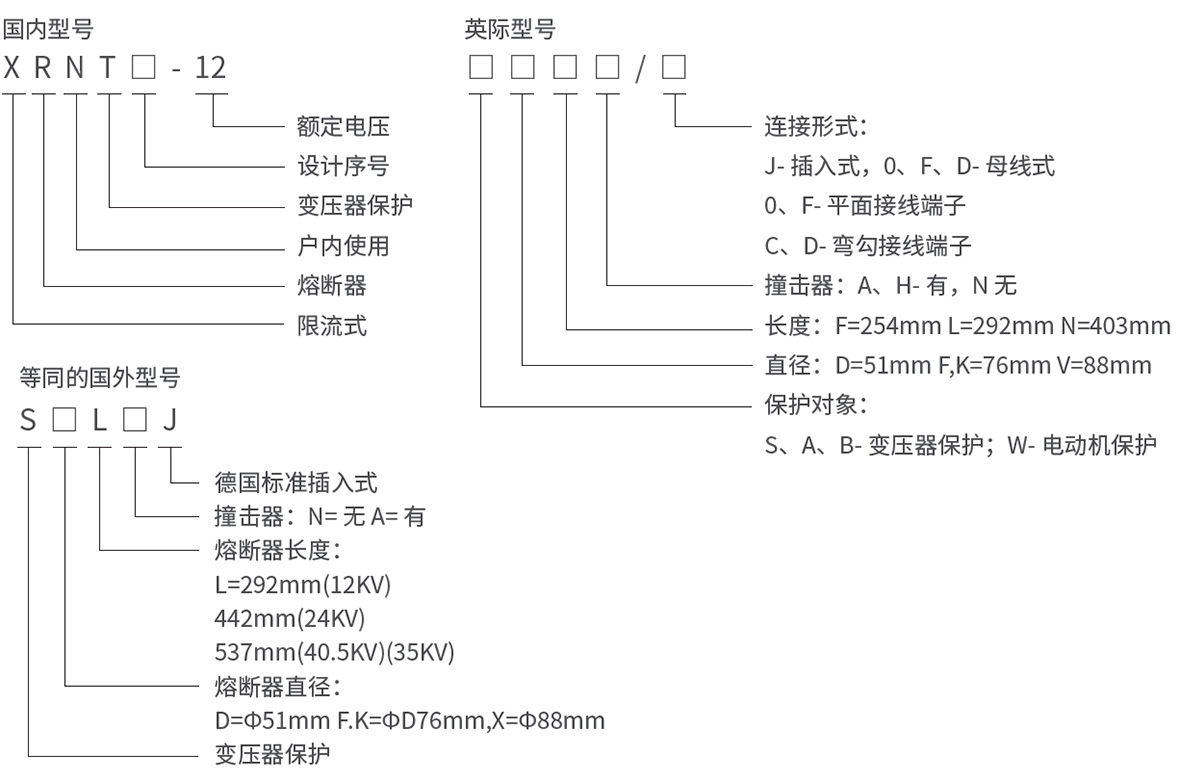

型号及含义

主要技术参数

型号		额定电压Un(kV)	熔体额定电流ln(A)	熔管尺寸ΦxC(mm)	备注
XRNT	SDL·J	7.2	6.3、10、16、20、25、31.5、40、50	Φ51×292	丁字帽
XRNT	SFL·J	7.2	63、71、75、80、100、125	Φ76×292	丁字帽
XRNT	SXL·J	7.2	160、200、250、315	Φ88×292	丁字帽
XRNT	SFM·J	7.2	100、200、125、160	Φ76×442	丁字帽
XRNT	SDL·J	12	6.3、10、12.5、16、20、25、31.5、40	Φ51×292	丁字帽
XRNT	SFL·J	12	50、63、71、75、80、100、125	Φ76×292	丁字帽
XRNT	SXL·J	12	160、200、250、315	Φ88×292	丁字帽
XRNT	SDM·J	12	6.3、10、16、20、25、31.5、40	Φ51×442	丁字帽
XRNT	SFM·J	12	50、63、80、100、125	Φ76×442	丁字帽
XRNT	SXM·J	12	160、200	Φ88×442	丁字帽
XRNT	SDM·J	24	6.3-31.5	Φ51×442	丁字帽
XRNT	SFM·J	24	40-125	Φ76×442	丁字帽
XRNT	SDQ·J	40.5	2、3.15、6.3、10、16	Φ51×537	丁字帽
XRNT	SFQ·J	40.5	20、31.5、40	Φ76×537	丁字帽
XRNT	SXQ·J	40.5	50、63	Φ88×537	丁字帽
XRNT	SKY·J	40.5	50、63	Φ76×650	平帽

◆ 10KV 最大短路开断电流( 开断能力)50KA ( h1) ；40.5KV 最大短路开断电流31.5KA (I2)
◆ 最小开断电流：熔断器额定电流的4 位（100A 以下）含100A ( I3) 熔断器额定电流的7 位（125A 以上）含125A (I3 )

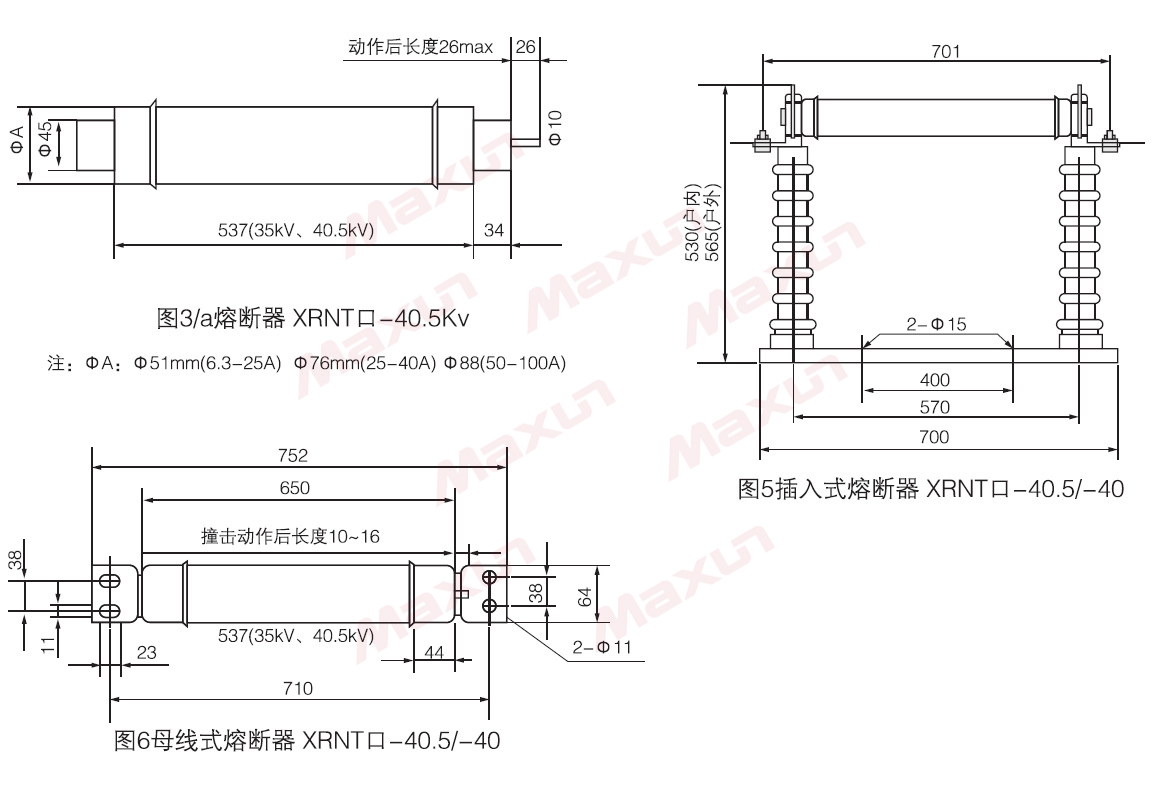

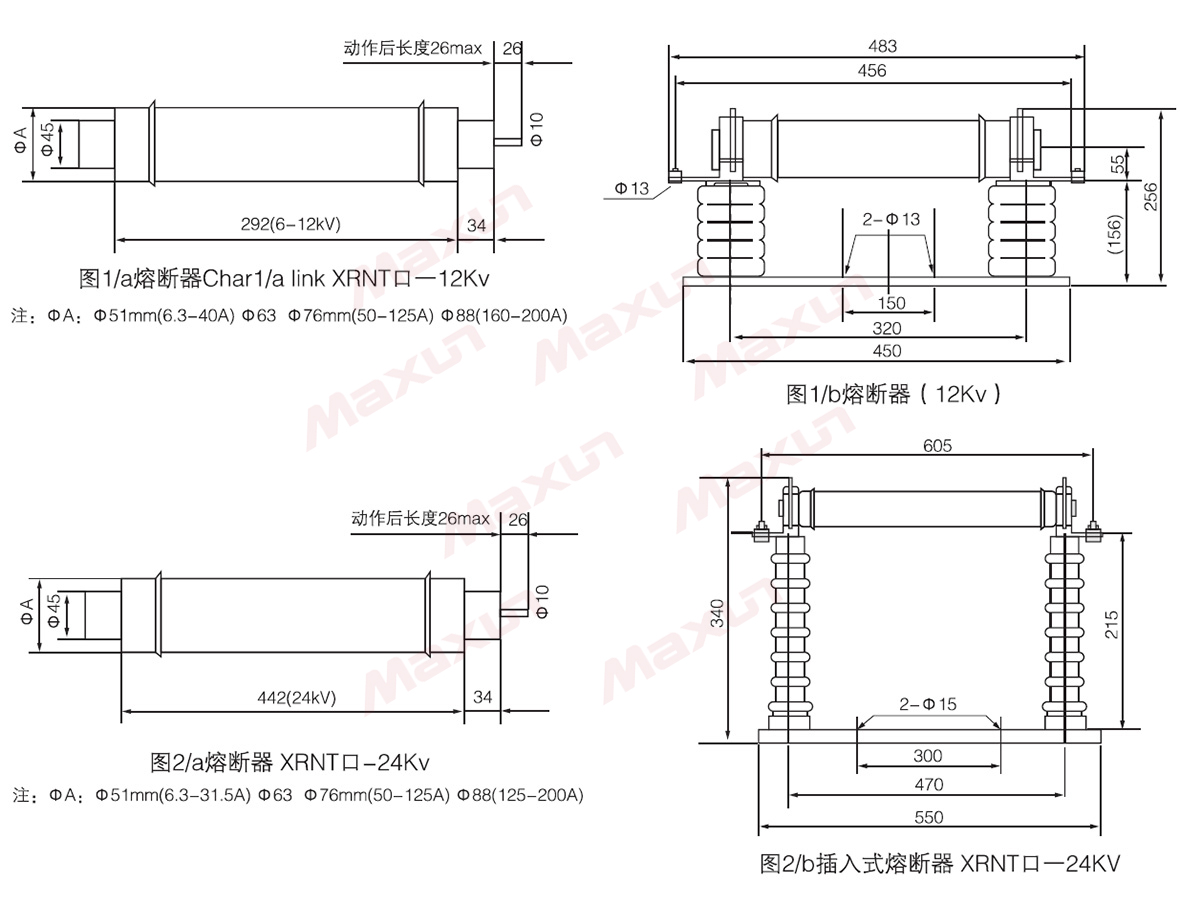

外形及安装尺寸（mm）
