T 型接续条

T 型接续条

全国服务热线:
15858513191

产品介绍

Product introduction

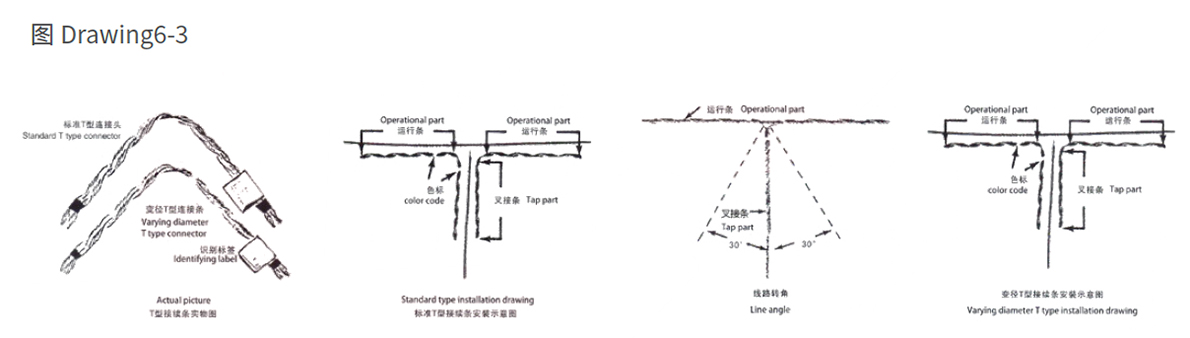

部件说明(图6—6)

用途

T 型接续线可以用高空作业车将叉接的导线侧向垂直地安装在松弛的主导线上。背对背安装的一组T 型接续条对垂直间隔的主导线提
供了中等跨距的连接,线杆可以放在结合处的后面,这样可以省去横杆。T 型接续条可以来叉接相同线径或不同线径的导线。

特点

? T 型接线条的握着力不会小于小直径导线额定拉断力的25%。因为它们用在松弛的跨距侧向或连接导线的连接,机械力要求不会超过额定拉断力的25%.
? T型接续条的导电性,无论标准T型接续条还是变径T型接续条,设计上都要达到小直径导线的100%。

注意

? 为了保证安装的简易,避免对T 型接续条的过分扭曲,松弛的侧向安装不应超过线角;
? 所有导线,无论新旧,- 定要彻底刮擦直至干净明亮,优质的导电脂立刻涂抹在导线上,然后立即进行叉接。

选型表

Instructions for ordering

表6-9 T 型接续条(钢芯铝绞线饽吕绞线用)选型表
产品型号 适用导线直径范围(mm) 适用导线类型(GB1179-83) 参考线夹长度
(mm)
线夹重量
(kg)
色标
最小 最大 钢芯铝绞线LGJ/LGJF/ACSR 铝绞线LJ/AAAC
TX-7118 7.37 7.57 36 580 0.1
TX-7120 7.90 8.26 35/6 580 0.1
TX-7123 8.94 9.32 50 660 0.1 绿
TX-7124 9.33 9.65 50/8 690 0.2
TX-7127 10.52 10.80 95 760 0.2
TX-7129 11.28 11.73 50/30,70/10 810 0.3
TX-7131 12.24 12.78 120 810 0.4
TX-7133 13.26 13.82 70/40,95/15 970 0.5
TX-7134 13.83 14.40 95/20 150 990 0.5
TX-7135 14.41 15.09 120/7,120/20 1070 0.7
TX-7137 15.71 16.36 95/55,120/25,150/8 185 1140 0.9
TX-7138 16.37 17.04 150/20 1400 1.2
TX-7139 17.05 17.78 150/25,150/35 210 1470 1.3
TX-7140 17.79 18.52 185/10 240 1520 1.4 绿
TX-7141 18.53 19.30 185/25,185/30,210/10 1550 1.4
TX-7142 19.31 20.12 185/40,210/25 300 1630 1.7
TX-7143 20.13 20.96 210/35,210/50 1700 1.9
TX-7145 21.60 22.50 240/30,240/40,240/55 1850 2.6
TX-7147 23.62 24.59 300/25 2032 3.78
TX-7150 26.70 27.71 2388 5.73
注:本表只列出部分产品。
