概述

GW5 型户外高压隔离开关为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17 型人力操作机构进行三极联动操作；180°传动的隔离开关采用CJ6 型电动机操动机构或CS17G 型人力操作机构进行三极联动操作；接地开关采用CS17G 型人力操动机构三极联动操作。隔离开关属双柱V 形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

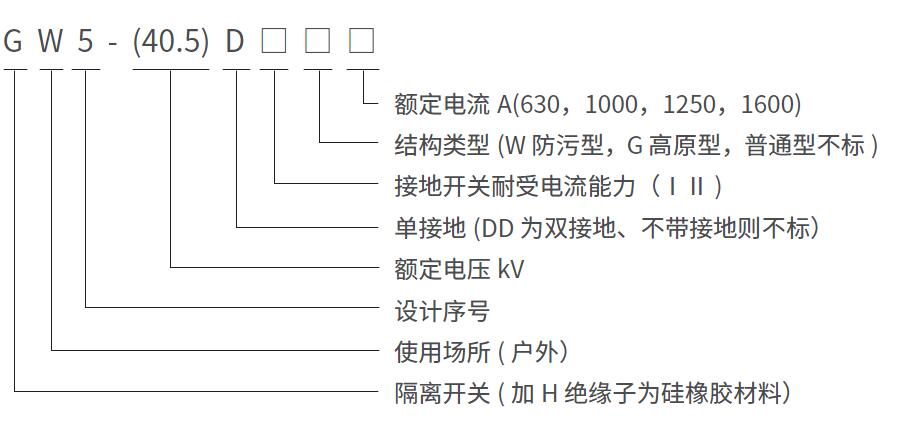

型号及含义

使用环境条件

◆ 环境温度：不高于+50℃，不低于-50℃；
◆ 海拔高度：不超过3000m；
◆ 电源频率：50±2Hz；
◆ 最大风速：35m/s；
◆ 覆冰厚度：不超过10mm；
◆ 空气污秽等级：Ⅲ、Ⅳ级；
◆ 阳光辐射强度：1000W/M2( 晴天中午)。

产品特点

◆ 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；
◆ 触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；
◆ 隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

完善化隔离开关特点说明

◆ 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8 以下采用不锈钢，其余均采用热镀锌。
◆ 导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软
连接固定联接。
a. 采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；
b. 触指弹簧改为外置式，以避免弹簧分流；
c. 增加磁锁板，提高动热稳定性能。
◆ 转动部分配有自润滑套，无需润滑脂。
◆ 主接线端子为平板型。电流等级为630A 时，导电部件表面镀锡；电流等级为1250A-4000A 时，导电部件表面镀银。瓷件上、下帽采用热镀锌防锈，并根据使地区污秽等级的不同可选用不同爬距的瓷件；在生产制造过程中按正差控制，爬电距离设计时将公称值较标准值设计的高。
◆ 开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。

技术参数

项目			参数
额定电压kV			40.5		72.5	126
额定绝 缘水平	1min 工频耐受电压 ( 有效值)	对地，断口kV	90,115		140,160	230,245
	雷电冲击耐受电压 ( 峰值)	对地，断口kV	185,215		325,375	550,630
额定频率Hz			50
额定电流A			630	1250	1600	2000	2000
2 秒额定短时耐受电流kA			20；25	25；31.5	31.5；40	31.5；40	40
额定峰值耐受电流kA			50；63	63；80	80；100	80；100	100
额定短路持续时间/ 主刀/ 地刀S			4/2
额定端子机械负荷	水平纵向负荷/ 水平横向负荷/ 垂直力		750 / 500 / 750		1000 / 750 / 1000
爬电距离mm			1013 1256		1813 2248	3150 3906
机械寿命次			2000
人力操动机构		型号	CS17, CS17G
电动机操动机构	型号		CJ5/CJ6
	电动机电压/ 控制回路电压V		AC220, AC380, DC220；AC220, DC220
	分合闸时间m		6 ± 1
产品重量	不接地/ 单接地/ 双接地kg		360 / 390 / 430		500 / 560 / 620	800 / 900 / 1000

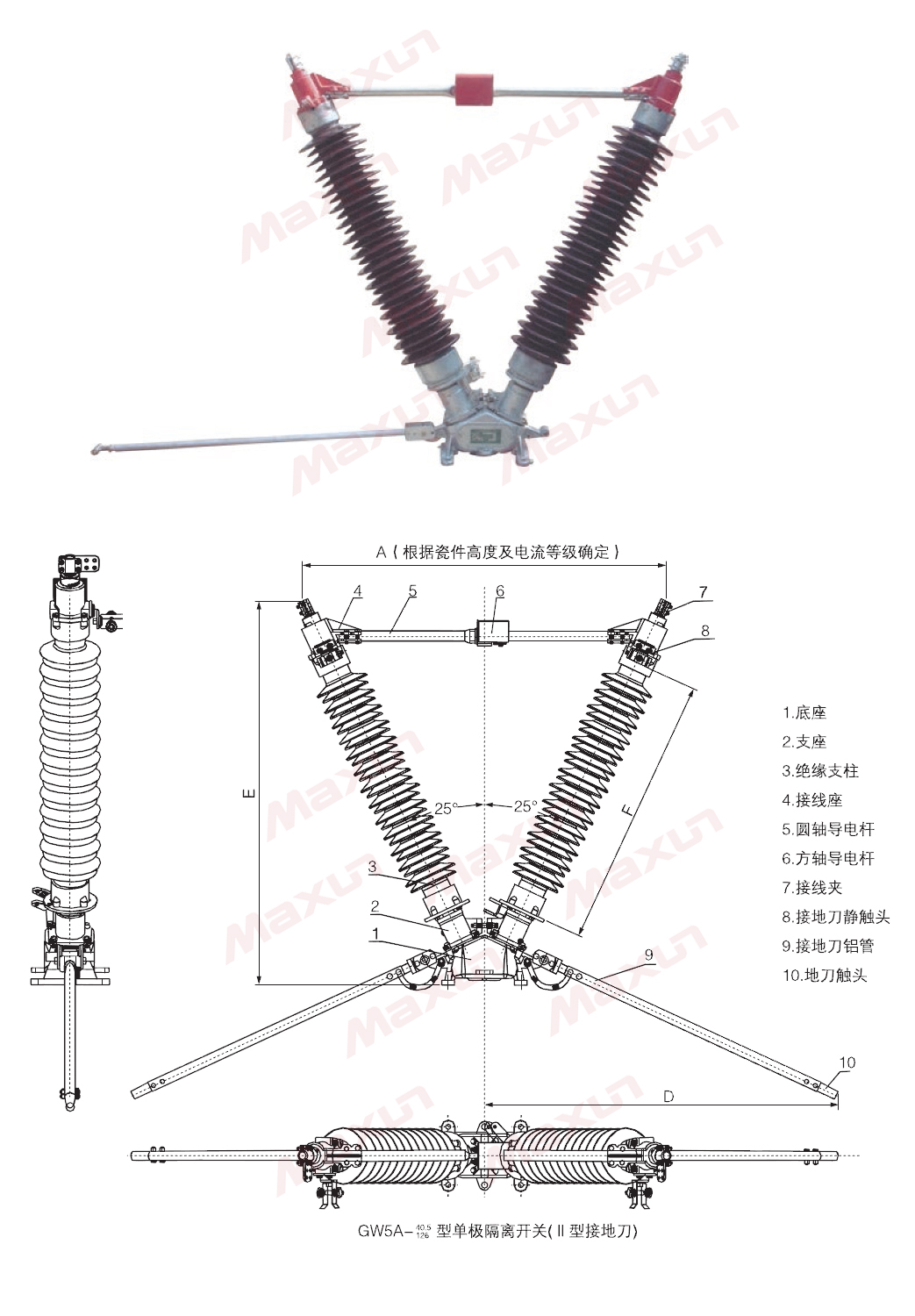

GW5-40.5kV 户外高压隔离开关

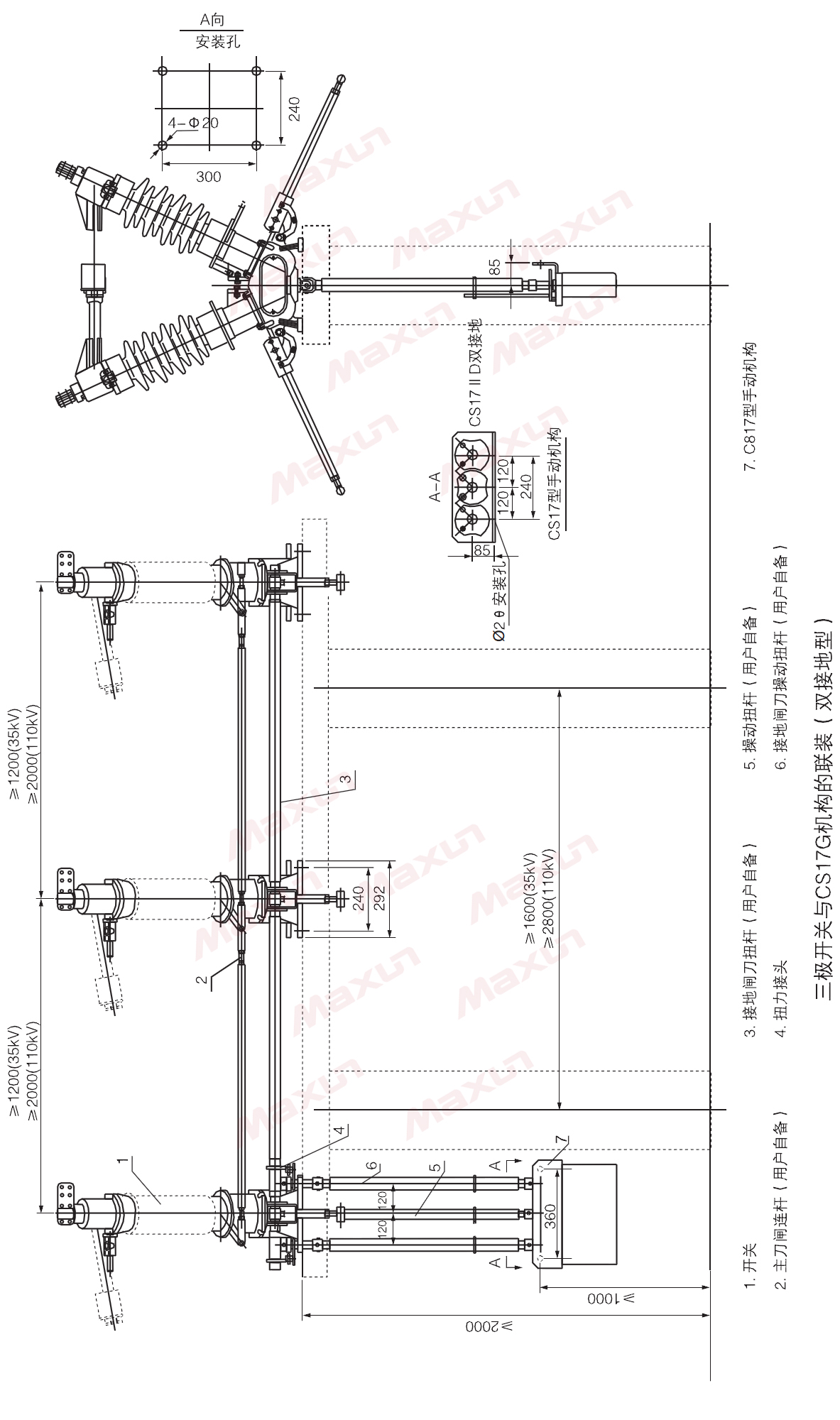

GW5-35kV、110kV 户外高压隔离开关

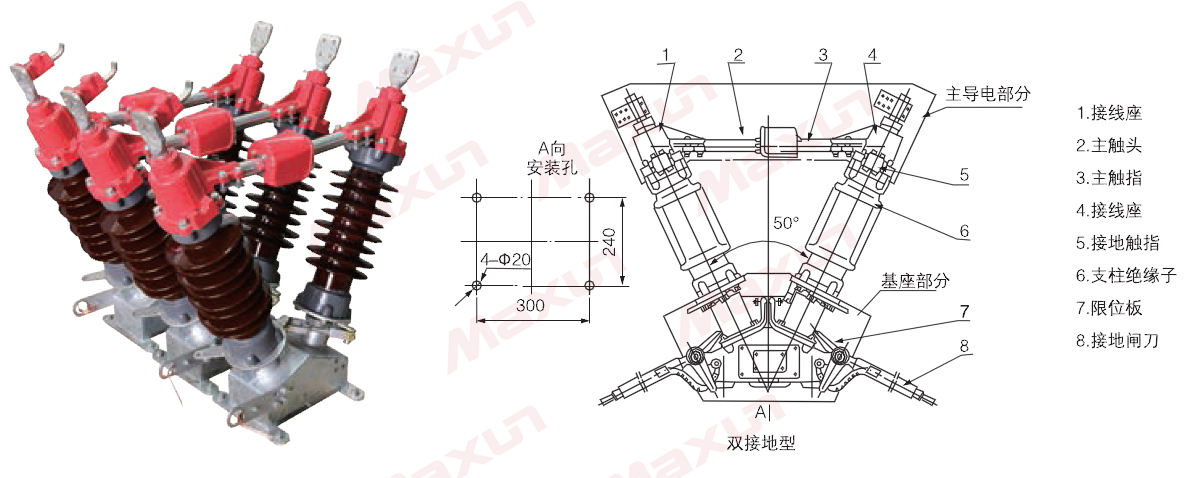

GW5-35kV、110kV 户外高压隔离开关

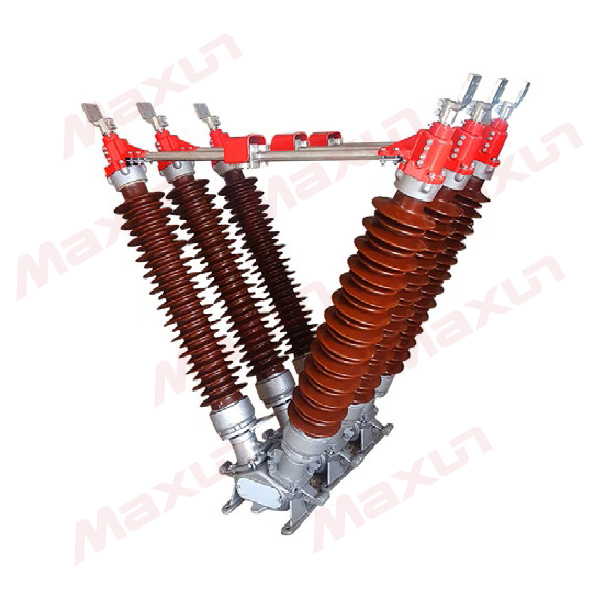

GW5-126 户外高压隔离开关( 完善化)

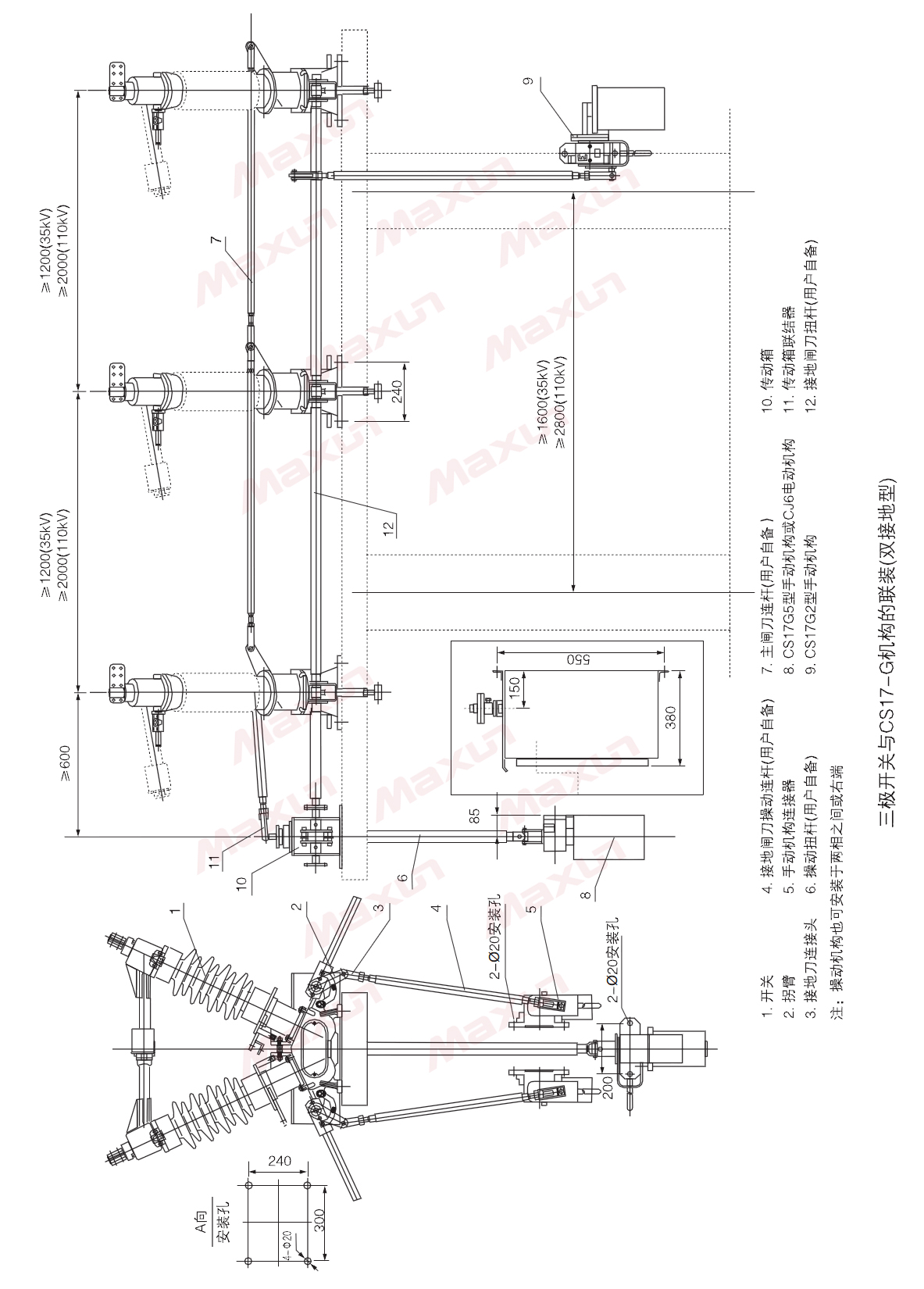

	A	B	D	E	F
35kV	≥ 920	580	806	1020	440
110kV	≥ 1450	1140	1550	1720	1000
