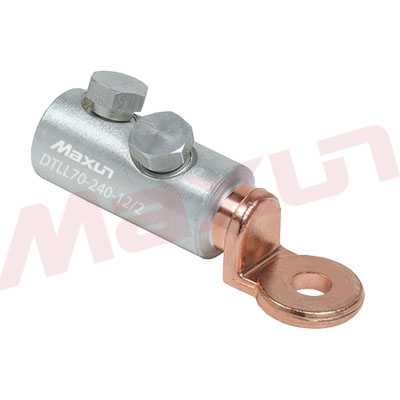

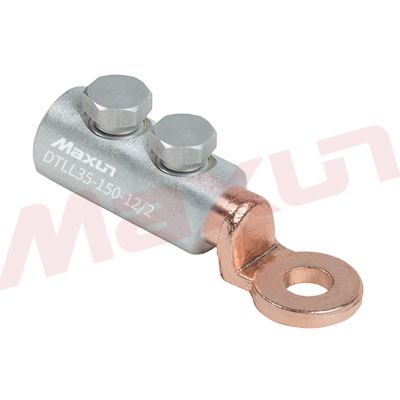

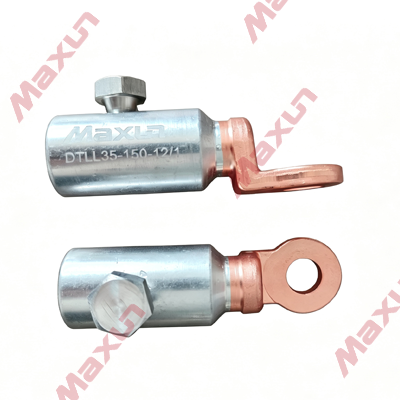

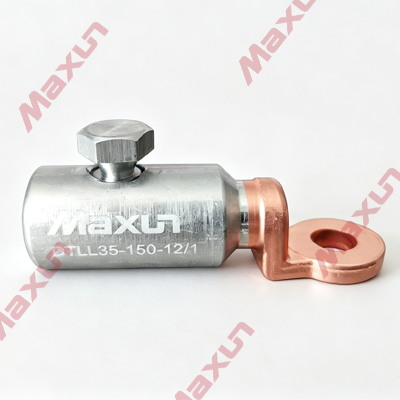

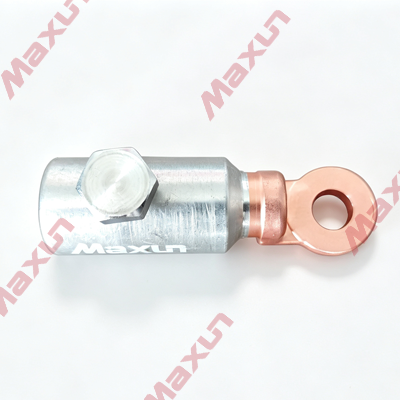

DTLL螺栓型铜铝接线端子

用于额定电压35KV 及以下配电线路中导线与连接点与平板式电气设备的铜铝过渡终端连接；适用导线：铝及铝合金导线。

暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍 选型表

产品介绍

Product introduction

作用

用于额定电压35KV 及以下配电线路中导线与连接点与平板式电气设备的铜铝过渡终端连接；适用导线：铝及铝合金导线。

结构特点

? 机械强度高：使用高强度铝合金以及T2 铜材料，经热处理和焊接后，抗拉强度可达260MPa;
? 电气性能好：通过1000 次热循环及6 次短路实验；
? 跨径式设计：一种型号适用多种线径电缆，减少库存数量；
? 压接力恒定：力矩螺栓设有特定剪切扭矩，达到预设时六角头自动断裂，且不损伤导线；
? 安装简单：采用扳手或套筒扳手即可安装；
? 延长寿命：堵油型设计，内部放导电膏，有效降低接触电阻、抗氧化、防腐蚀。

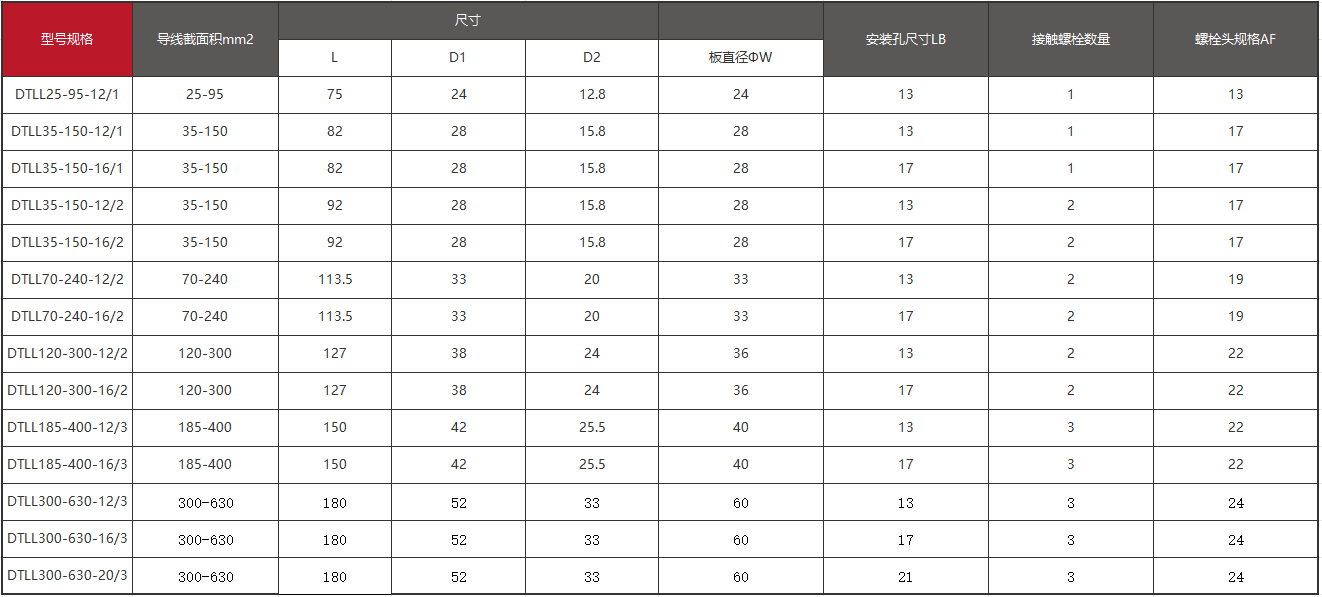

选型表

Instructions for ordering

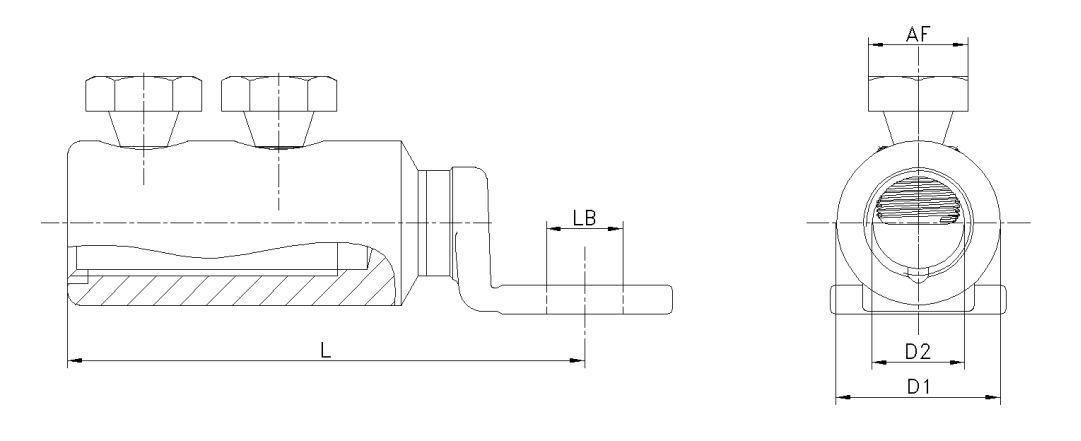

型号规格	导线截面积mm2	尺寸			安装孔尺寸LB	接触螺栓数量	螺栓头规格AF
型号规格	导线截面积mm2	L	D1	D2	安装孔尺寸LB	接触螺栓数量	螺栓头规格AF
DTLL16-95-12/1	16-95	68	24	12.8	13	1	13
DTLL50-150-12/2	50-150	88	28	15.8	13	2	17
DTLL50-150-16/2	50-150	88	28	15.8	17	2	17
DTLL70-240-12/2	70-240	114.5	33	20	13	2	19
DTLL70-240-16/2	70-240	114.5	33	20	17	2	19
DTLL120-300-12/2	120-300	122	38	24	13	2	22
DTLL120-300-16/2	120-300	122	38	24	17	2	22
DTLL185-400-12/3	185-400	142	42	25.5	13	3	22
DTLL185-400-16/3	185-400	142	42	25.5	17	3	22
