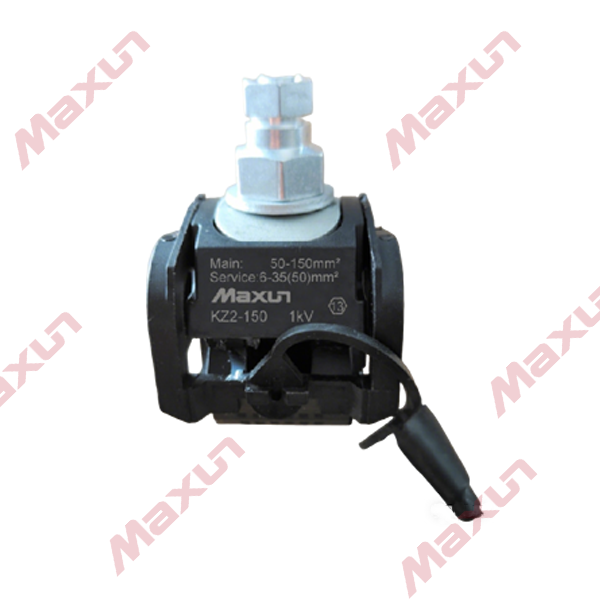

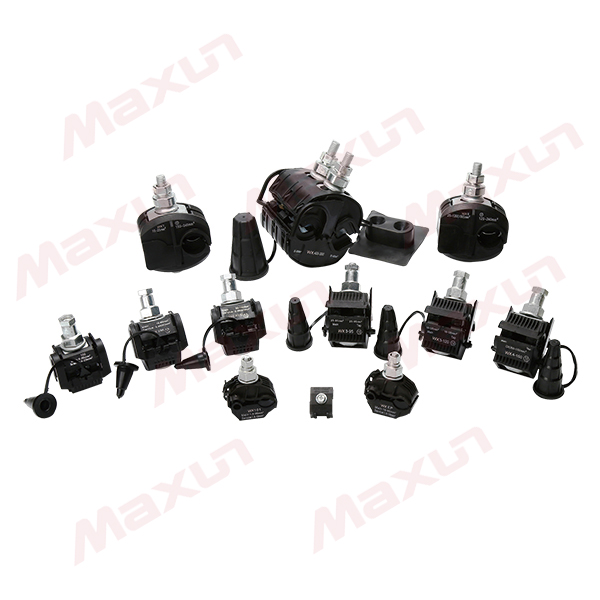

1kV 10kV绝缘穿刺线夹
1kV 10kV绝缘穿刺线夹 - 第1张图
1kV 10kV绝缘穿刺线夹 - 第2张图
1kV 10kV绝缘穿刺线夹 - 第3张图
1kV 10kV绝缘穿刺线夹 - 第4张图
1kV 10kV绝缘穿刺线夹 - 第5张图
1kV 10kV绝缘穿刺线夹 - 第6张图
1kV 10kV绝缘穿刺线夹 - 第7张图
1kV 10kV绝缘穿刺线夹 - 第8张图
1kV 10kV绝缘穿刺线夹 - 第9张图
1kV 10kV绝缘穿刺线夹 - 第10张图
1kV 10kV绝缘穿刺线夹 - 第11张图
1kV 10kV绝缘穿刺线夹 - 第12张图
1kV 10kV绝缘穿刺线夹 - 第13张图
1kV 10kV绝缘穿刺线夹 - 第14张图
1kV 10kV绝缘穿刺线夹 - 第15张图
1kV 10kV绝缘穿刺线夹 - 第16张图

1kV 10kV绝缘穿刺线夹

全国服务热线:
15858513191

产品介绍

Product introduction

概述

1. 穿刺结构,安装简单,绝缘导线无需剥皮;
2. 力矩螺母,穿刺压力恒定,确保良好的电气连接而不损伤导线;
3. 自密封结构,防潮、防水、防腐蚀,延长绝缘导线及线夹的使用寿命;
4.采用特制接触刀片,适用铜(铝)对接及铜铝过渡;
5.电气接触电阻小,接触电阻小于等长分支导线电阻的2.5 倍,符合DL/T765.1-2001标准;
6.特殊绝缘壳体,抗光照及环境老化,介电强度> 12kV;
7.弧面设计,适用同(异)径导线连接,连接范围广(0.75mm2-400mm2/td)。

产品性能实验

1.机械性能:线夹握力大于1/10 导线拉断力,符合GB/T2314-2008要求;
2.温升性能:在大电流情况下,线夹的温升小于连接导线的温升:
3. 热循环性能:符合GB/T2317.3-2008电力金具热循环试验标准;
4. 防水绝缘性能:符合GB/T13140.1-2008第2 部分标准的相关试验要求;
5.抗腐蚀性能:在二氧化硫和盐雾环境中做3 次14 天的循环测试;
6. 环境老化性能:在紫外线、干燥和潮湿的环境中,温度变化和热冲击中暴露六个星期;
7. 防火性能:连接器件的绝缘材料经受住灼热丝试验,符合GB/T5169.4第4~10 章要求。

选型表

Instructions for ordering

1kV 系列产品选型表

型号 等同型号 主线截面
(mm2)
分支截面
(mm2)
标称电流
(A)
外形尺寸
(mm)
重量(g) 穿刺深度
(mm)
螺栓数量
(枚)
WX756 JJC888 0.75-6 0.75-6 41 21×27×23 10 1-1.5 1

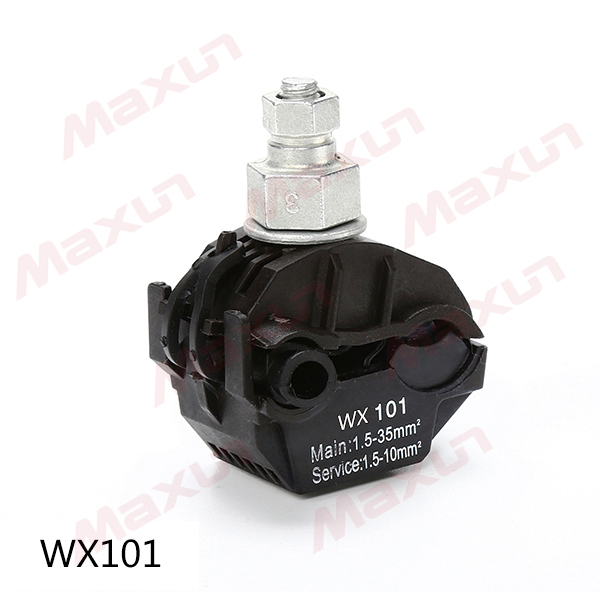

WX101 JJC-1 1.5-25 1.5-10 55 27×41×62 55 1.5-2 1
WXEP JJC-2 16-95 1.5-10 55 27×41×62 55 1-2 1

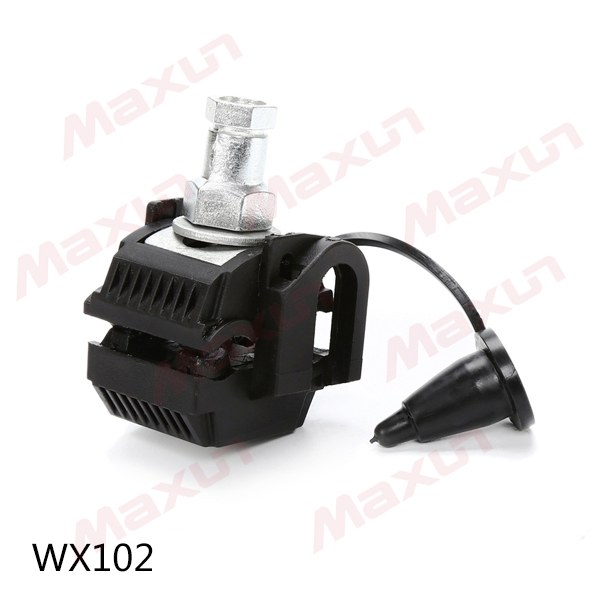

WX102 JJC-3(A) 6-50 4-25 157 42×45×62 110 2.5-3.5 1
WX2-95 JJC-3 16-95 4-35(50) 157 46×52×87 160 2.5-3.5 1

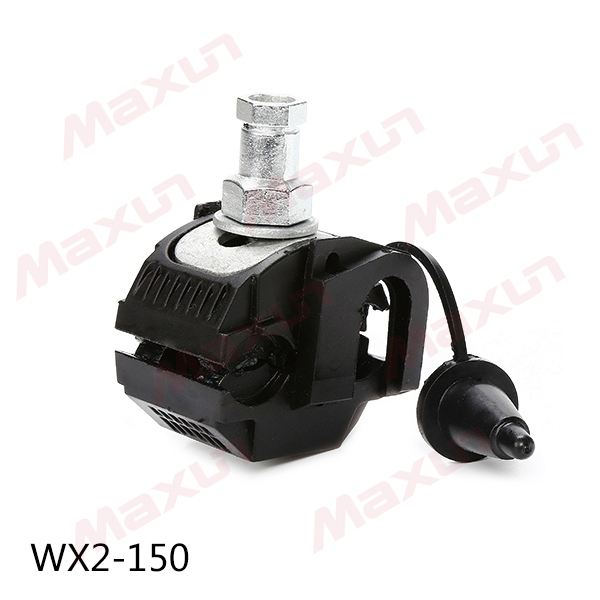

WX2-150 JJC-4 50-150 6-35(50) 157 46×52×87 162 2.5-3.5 1

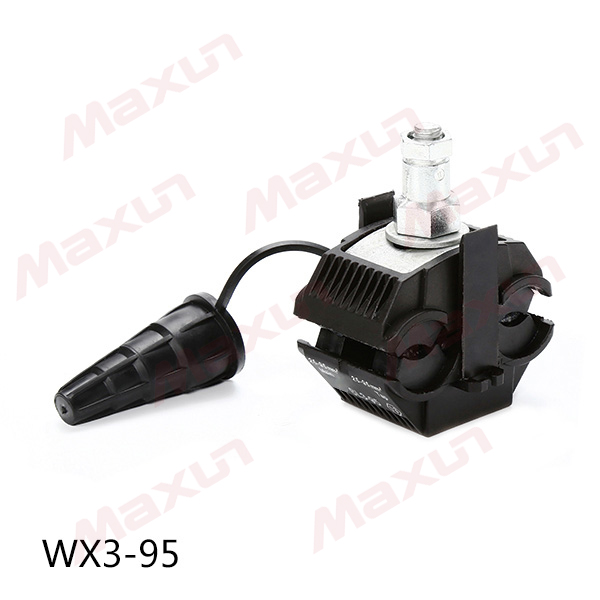

WX3-95 JJC-5 25-95 25-95 214 50×61×l00 198 3-4 1

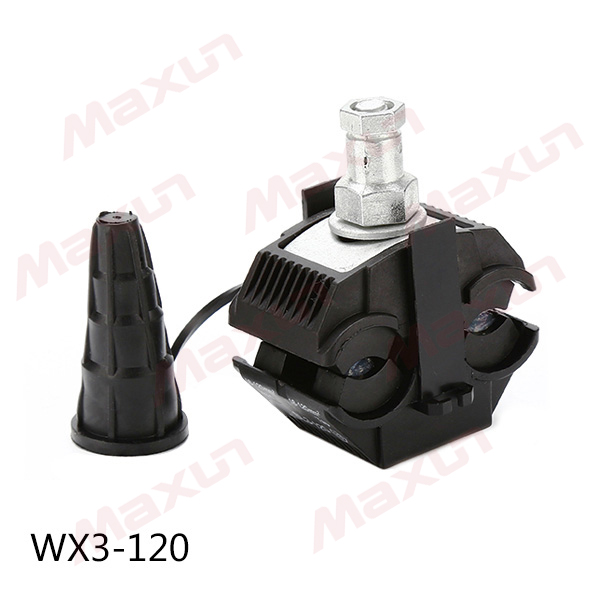

WX3-120 JJC-5-1 16-120 16-120 214 50×61×l00 198 3-4 1
WX4-150 JJC-6 (35)50-150 (35)50-150 316 50×61×l00 280 3-4 1

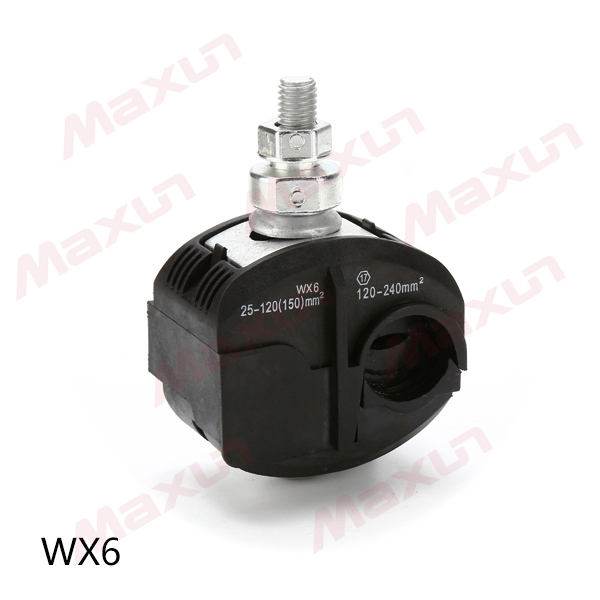

WX6 JJC-7 120-240 25-120 276 52×68×l00 360 3-4 1
WX7 JJC-7-1 150-240 10-25 102 52×68×l00 336 3-4 1
WX240 JJC-8 95-240 95-240 425 83×130×130 1020 4-5 2
WX300   300 25-95 425 83×130×130 1040 4.5-5.5 2
95-240

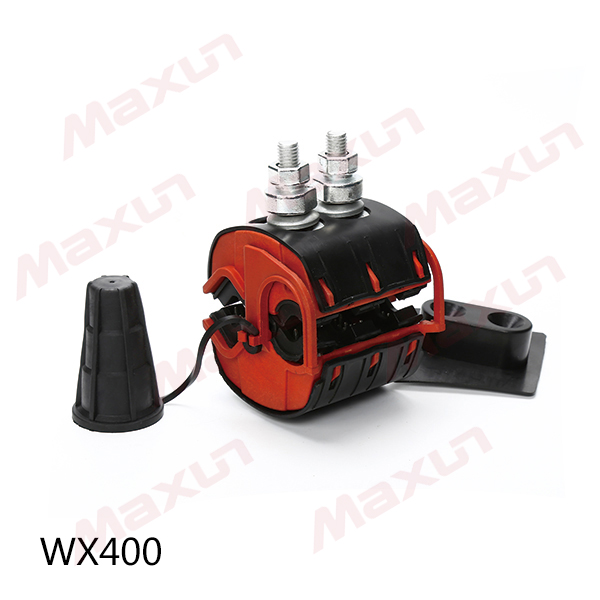

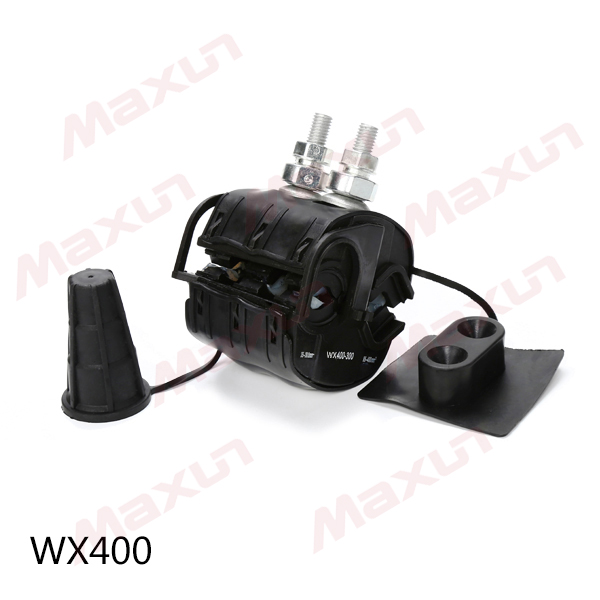

WX400   400 25-95 425 83×130×130 1050 5-6 2
95-240

阻燃耐火穿刺线夹选型表

型号 等同型号 主线截面
(mm2)
分支截面
(mm2)
标称电流
(A)
外形尺寸
(mm)
重量(g) 穿刺深度
(mm)
螺栓数量
(枚)
WX756 JJC888 0.75-6 0.75-6 41 21×27×23 10 1-1.5 1

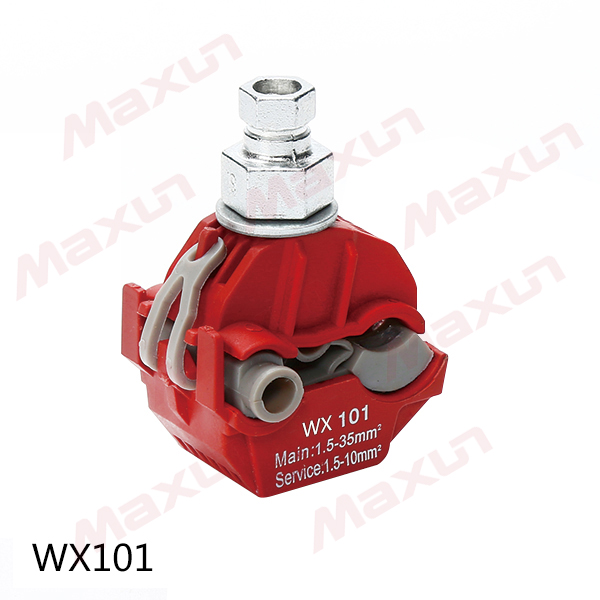

WX101 JJC-1 1.5-25 1.5-10 55 27×41×62 55 1.5-2 1
WXEP JJC-2 16-95 1.5-10 55 27×41×62 55 1-2 1
WX102 JJC-3-1 6-50 4-25 157 42×45×62 110 2.5-3.5 1

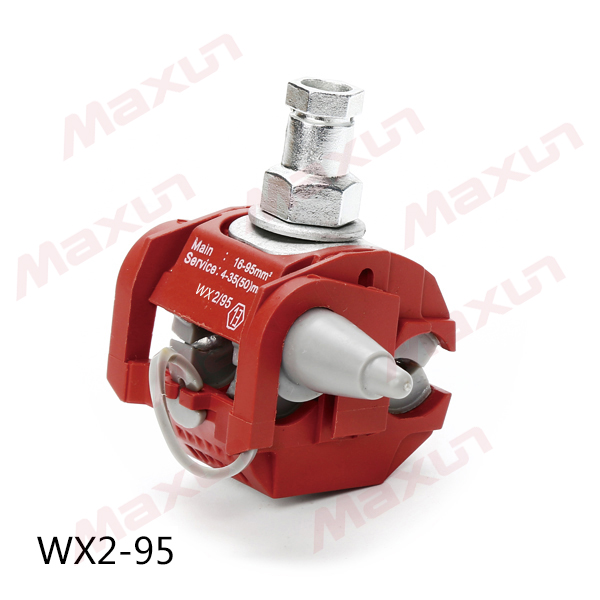

WX2-95 JJC-3 16-95 4-35(50) 157 46×52×87 160 2.5-3.5 1
WX2-150 JJC-4 50-150 6-35(50) 157 46×52×87 162 2.5-3.5 1

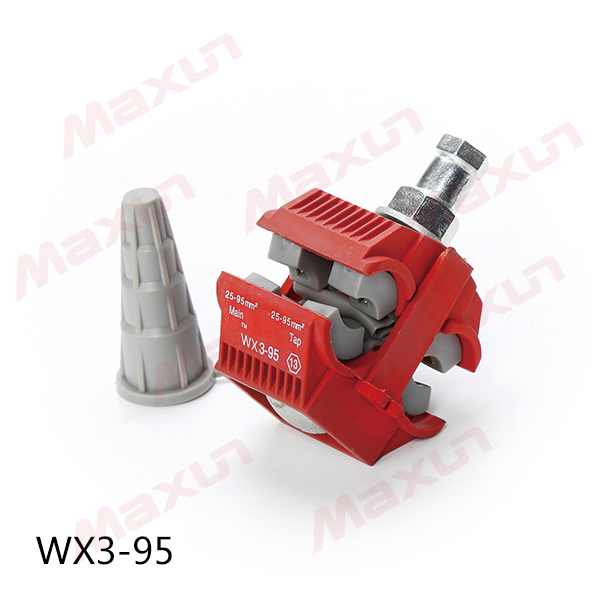

WX3-95 JJC-5 25-95 25-95 214 50×61×l00 198 3-4 1
WX3-120 JJC-5-1 16-120 16-120 214 50×61×l00 198 3-4 1

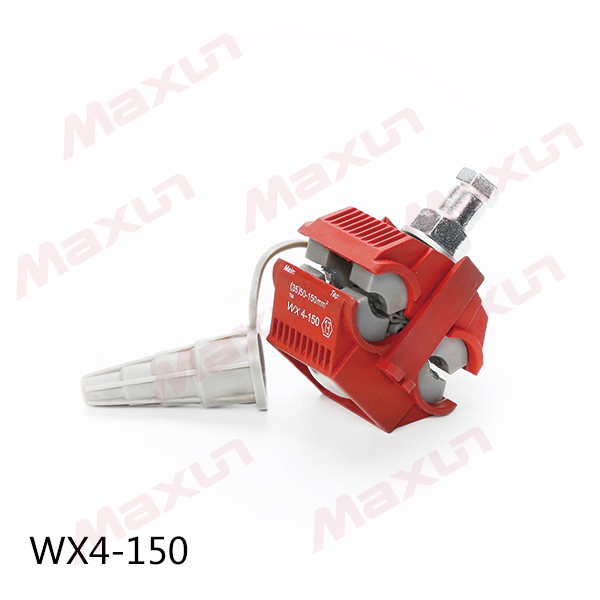

WX4-150 JJC-6 (35)50-150 (35)50-150 316 50×61×l00 280 3-4 1

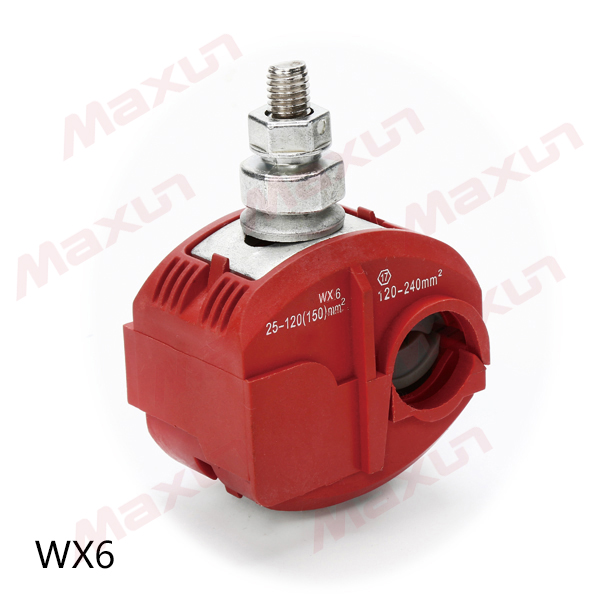

WX6 JJC-7 120-240 25-120 276 52×68×l00 360 3-4 1
WX7 JJC-7-1 150-240 10-25 102 52×68×l00 336 3-4 1
WX240 JJC-8 95-240 95-240 425 83×130×130 1020 4-5 2
WX300   300 25-95 425 83×130×130 1040 4.5-5.5 2
95-240
WX400   400 25-95 425 83×130×130 1050 5-6 2
95-240

10kV 穿刺线夹选型表

型号 等同型号 适用导线(mm2) 外形尺寸(mm) 标称电流
(A)
螺栓数量
(枚)
穿刺深度
(mm)
主线截面
(mm2)
分支截面
(mm2)
A B H

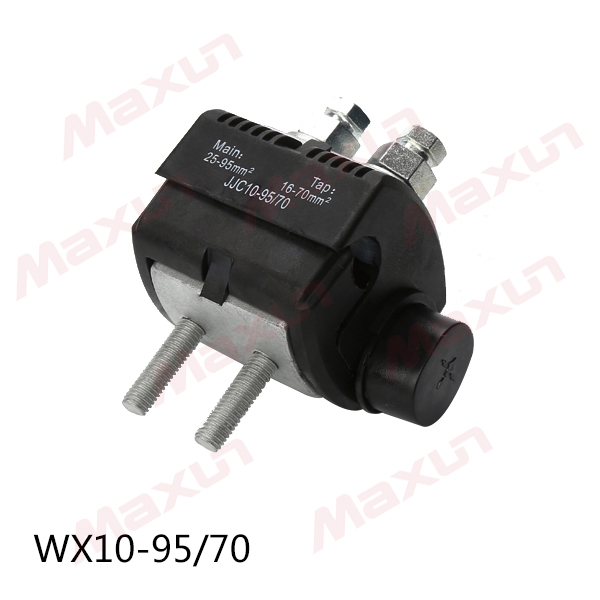

WX10-95/70 JJC10-1 25-95 16-70 68 82.5 107.5 226 2 4.5-6
WX10-185/50 JJC10-2 95-185 16-50 78.5 77.5 112.5 180 2 4.5-6
WX10-240/150 JJC10-3 95-240 50-150 84 83 112.5 366 2 4.5-6

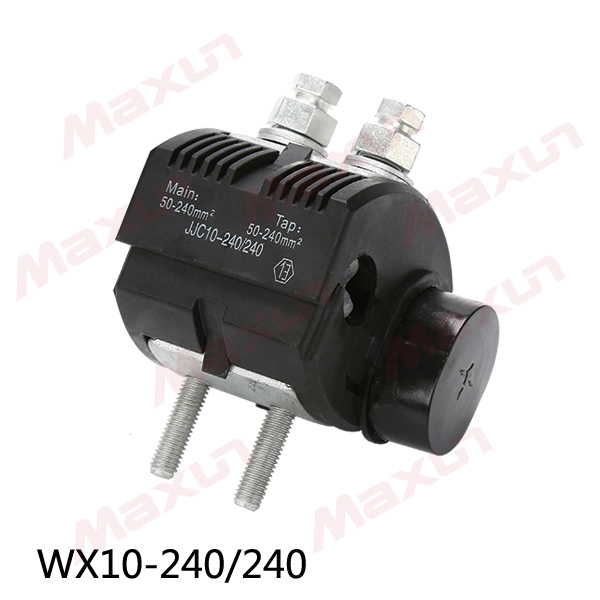

WX10-240/240 JJC10-4 95-240 95-240 89 85.5 112.5 530 2 4.5-6

WX10 型系列高压绝缘穿刺线夹应用图例

WX10 型系列高压绝缘穿刺线夹应用图例

单螺杆穿刺线夹的安装

双螺杆穿刺线夹的安装
