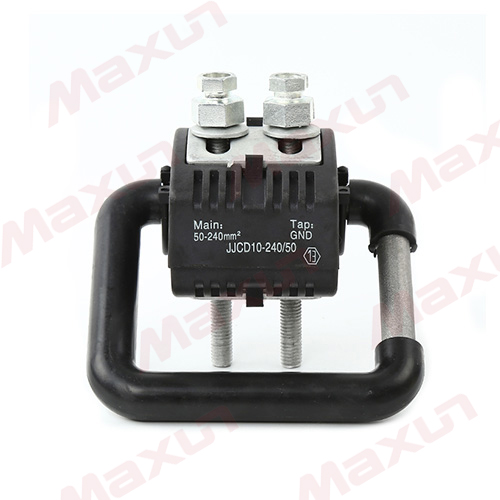

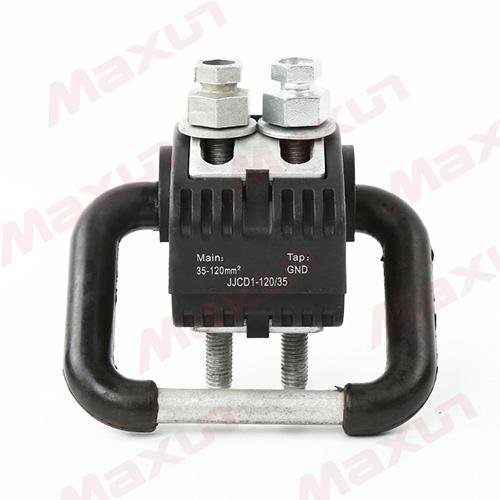

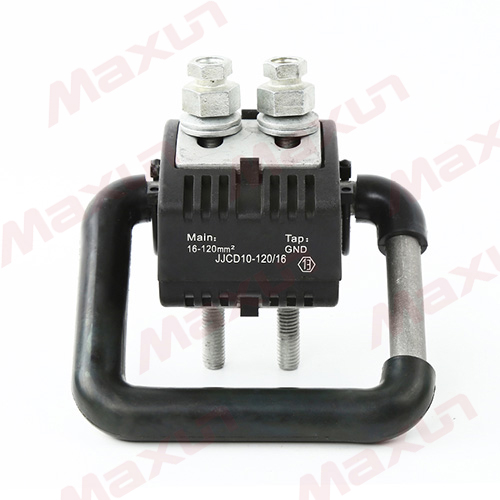

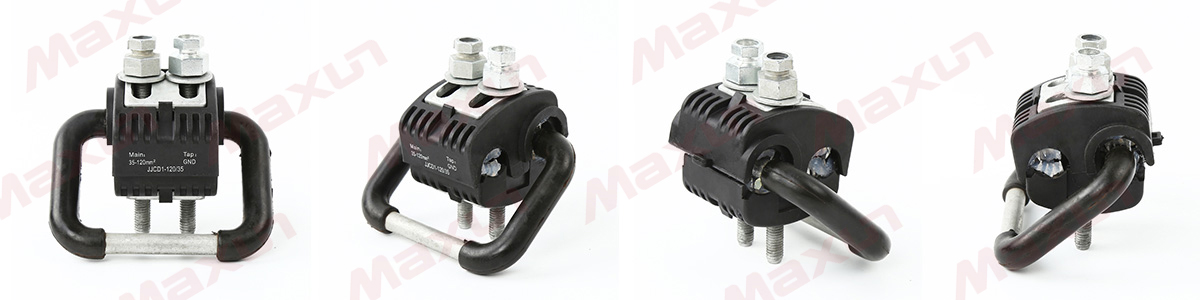

1kV 10kV绝缘穿刺接地线夹
1kV 10kV绝缘穿刺接地线夹 - 第1张图
1kV 10kV绝缘穿刺接地线夹 - 第2张图
1kV 10kV绝缘穿刺接地线夹 - 第3张图

1kV 10kV绝缘穿刺接地线夹

全国服务热线:
15858513191

选型表

Instructions for ordering

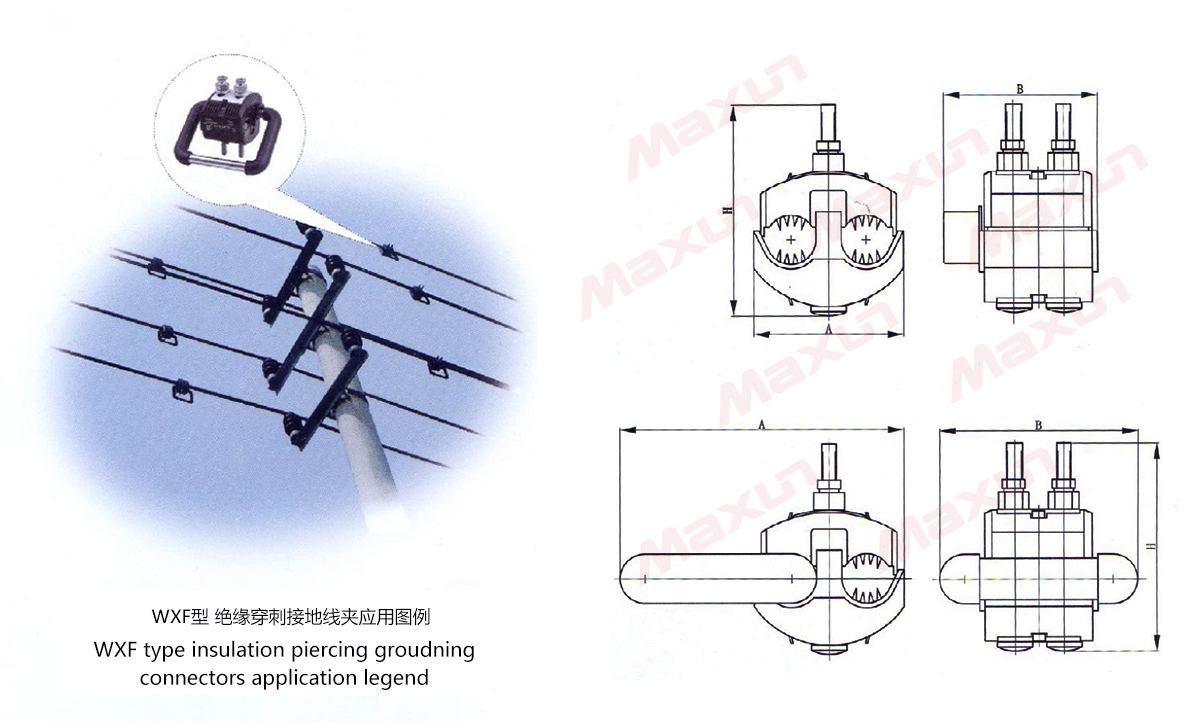

1kV 穿刺接地线夹选型表

适用于1kV 架空绝缘导线接地保护及临时验电。
型号 等同型号 适用电压
(kV)
适用导线
(mm2)
主要尺寸(mm) 标称电流
(A)
螺栓数量
(枚)
穿刺深度
(mm)
A B H
WXF1-95/16 JJCD1-16-95 1 16-95 120 103 80 214 1 3-4
WXF1-120/35 JJCD1-35-120 1 35-120 120 103 80 316 2 3-4
WXF1-150/50 JJCD1-50-150 1 50-150 120 103 80 316 1 3-4
WXF1-185/95 JJCD1-95-185 1 95-185 125 103 110 276 1 3-4
WXF1-240/150 JJCD1-150-240 1 150-240 125 103 110 276 1 3-4

10kV 穿刺接地线夹选型表

适用于10kV 架空绝缘导线接地保护及临时验电。
型号 等同型号 适用电压
(kV)
适用导线
(mm2)
主要尺寸(mm) 标称电流
(A)
螺栓数量
(枚)
穿刺深度
(mm)
A B H
WXF10-95/25 小型 10 25-95 154 120 110 276 1 3-4
WXF10-95/25 JJCD10-95-25 10 25-95 144.5 140 92.5 257 2 4-5
WXF10-120/35 JJCD10-120-35 10 35-120 148 120 86 316 2 4-5
WXF10-185/95 JJCD10-95-185 10 95-185 152 140 112.5 476 2 4-5
WXF10-240/150 JJCD10-150-240 10 150-240 160 140 1125 476 2 4-5

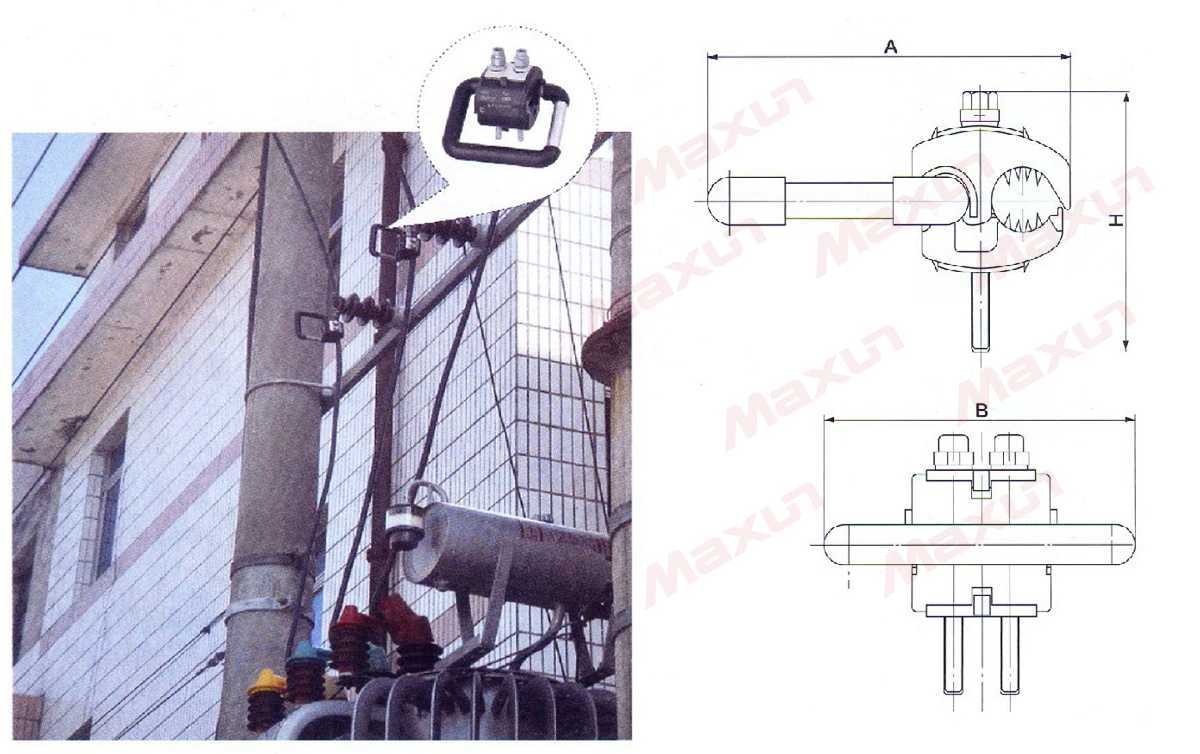

10kV 配变线路接地线夹

适用于10kV 配变线路接地保护
型号 等同型号 适用电压
(kV)
适用导线
(mm2)
主要尺寸(mm) 标称电流
(A)
螺栓数量
(枚)
穿刺深度
(mm)
A B H
WXF10-95/25(配) 小型(配) 10 25-95 148 138 86 316 1 3-4
WXF10-95/25(配) JJCD10-95-25(配) 10 25-95 148.5 140 98 257 2 4-5
WXF10-120/35(配) JJCD10-120-35(配) 10 35-120 154 138 110 276 2 3-4
WXF10-185/95(配) JJCD10-95-185(配) 10 95-185 152 140 113 476 2 4-5
WXF10-240/150(配) JJCD10-150-240(配) 10 150-240 160 140 113 476 2 4-5
